IFSI-EMC 0,6/1 kV Cu (2x1,5 - 4x6 mm²) m/Al-skjerm

Produkter

IFSI-EMC 1kV 2x1,5/1,5

Nexans art.nr. 10118476 - El.nr. 1067311

  • Forpakning: Trommel (1000m)
  • Antall ledere: 2
  • Nominell ytre diameter: 9,3 mm
  • Vekt (ca.): 13,8 kg/100m
  • Ledertverrsnitt: 1,5 mm²
  • Tverrsnitt nøytralleder: 1,5 mm²
  • Standardlengde: 1000 m



IFSI-EMC 1kV 3x1,5/1,5

Nexans art.nr. 10118481 - El.nr. 1067315

  • Forpakning: Trommel (1000m)
  • Antall ledere: 3
  • Nominell ytre diameter: 9,9 mm
  • Vekt (ca.): 15,7 kg/100m
  • Ledertverrsnitt: 1,5 mm²
  • Tverrsnitt nøytralleder: 1,5 mm²
  • Standardlengde: 1000 m



IFSI-EMC 1kV 4x1,5/1,5

Nexans art.nr. 10118485 - El.nr. 1067326

  • Forpakning: Trommel (1000m)
  • Antall ledere: 4
  • Nominell ytre diameter: 10,8 mm
  • Vekt (ca.): 19,0 kg/100m
  • Ledertverrsnitt: 1,5 mm²
  • Tverrsnitt nøytralleder: 1,5 mm²
  • Standardlengde: 1000 m



IFSI-EMC 1kV 2x2,5/2,5

Nexans art.nr. 10118477 - El.nr. 1067312

  • Forpakning: Trommel (1000m)
  • Antall ledere: 2
  • Nominell ytre diameter: 10,4 mm
  • Vekt (ca.): 18,3 kg/100m
  • Ledertverrsnitt: 2,5 mm²
  • Tverrsnitt nøytralleder: 2,5 mm²
  • Standardlengde: 1000 m



IFSI-EMC 1kV 3x2,5/2,5

Nexans art.nr. 10118482 - El.nr. 1067316

  • Forpakning: Trommel (1000m)
  • Antall ledere: 3
  • Nominell ytre diameter: 11,0 mm
  • Vekt (ca.): 21,4 kg/100m
  • Ledertverrsnitt: 2,5 mm²
  • Tverrsnitt nøytralleder: 2,5 mm²
  • Standardlengde: 1000 m



IFSI-EMC 1kV 4x2,5/2,5

Nexans art.nr. 10118486 - El.nr. 1067327

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 12,1 mm
  • Vekt (ca.): 25,8 kg/100m
  • Ledertverrsnitt: 2,5 mm²
  • Tverrsnitt nøytralleder: 2,5 mm²
  • Standardlengde: 500 m



IFSI-EMC 1kV 2x4/4

Nexans art.nr. 10118478 - El.nr. 1067313

  • Forpakning: Trommel (1000m)
  • Antall ledere: 2
  • Nominell ytre diameter: 11,1 mm
  • Vekt (ca.): 23,7 kg/100m
  • Ledertverrsnitt: 4 mm²
  • Tverrsnitt nøytralleder: 4 mm²
  • Standardlengde: 1000 m



IFSI-EMC 1kV 3x4/4

Nexans art.nr. 10118483 - El.nr. 1067317

  • Forpakning: Trommel (1000m)
  • Antall ledere: 3
  • Nominell ytre diameter: 12,2 mm
  • Vekt (ca.): 29,2 kg/100m
  • Ledertverrsnitt: 4 mm²
  • Tverrsnitt nøytralleder: 4 mm²
  • Standardlengde: 1000 m



IFSI-EMC 1kV 4x4/4

Nexans art.nr. 10118487 - El.nr. 1067328

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 13,2 mm
  • Vekt (ca.): 35,1 kg/100m
  • Ledertverrsnitt: 4 mm²
  • Tverrsnitt nøytralleder: 4 mm²
  • Standardlengde: 500 m



IFSI-EMC 1kV 2x6/6

Nexans art.nr. 10118480 - El.nr. 1067314

  • Forpakning: Trommel (500m)
  • Antall ledere: 2
  • Nominell ytre diameter: 12,3 mm
  • Vekt (ca.): 31,4 kg/100m
  • Ledertverrsnitt: 6 mm²
  • Tverrsnitt nøytralleder: 6 mm²
  • Standardlengde: 500 m



IFSI-EMC 1kV 3x6/6

Nexans art.nr. 10118484 - El.nr. 1067318

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 13,5 mm
  • Vekt (ca.): 38,9 kg/100m
  • Ledertverrsnitt: 6 mm²
  • Tverrsnitt nøytralleder: 6 mm²
  • Standardlengde: 500 m



IFSI-EMC 1kV 4x6/6

Nexans art.nr. 10118488 - El.nr. 1067329

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 15,3 mm
  • Vekt (ca.): 50,0 kg/100m
  • Ledertverrsnitt: 6 mm²
  • Tverrsnitt nøytralleder: 6 mm²
  • Standardlengde: 500 m



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    HD 604.5D
  • Nasjonal
    NEK HD 604-5D

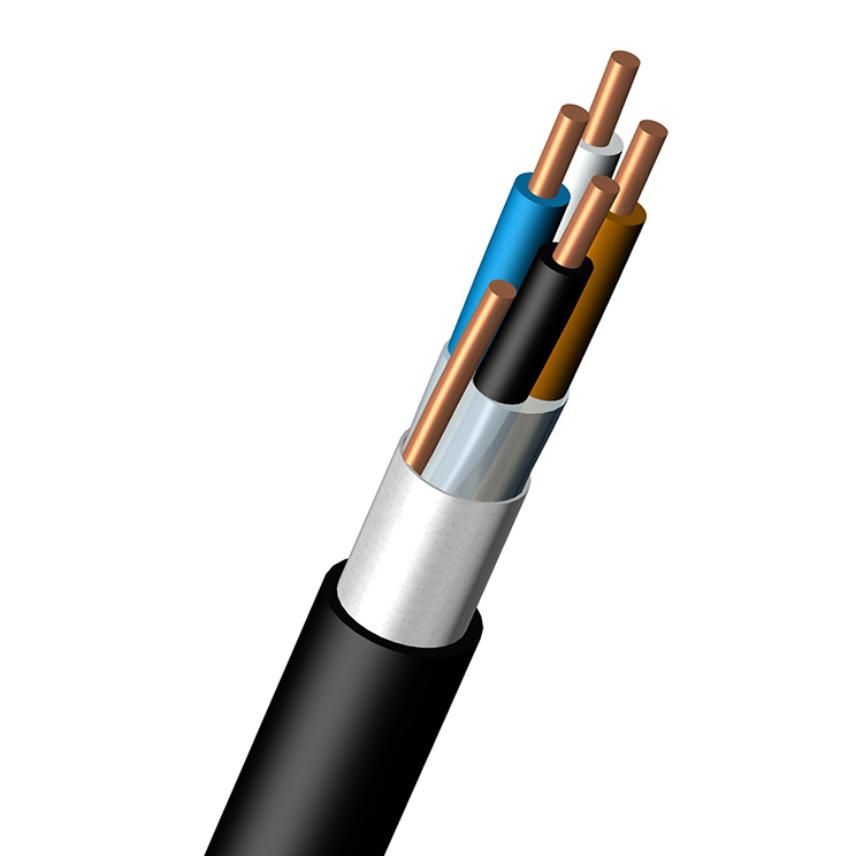

IFSI-EMC m/Al-skjerm er en halogenfri installasjonskabel, med PEX (XLPE) isolerte ledere av kobber. Lederne er runde og solide i henhold IEC 60228 kl. 1. Konstruksjonene med Al-skjerm fra 1,5 til 6 mm² har skjerm av aluminiumsbånd i kontakt med solid jordleder av kobber. For 1,5 og 2,5 mm² er skjermen konstruert som heldekkende med overlapp. Skjerm for tverrsnittene 4 og 6 mm² har en åpning/langsgående spalte (ikke større enn 4 mm). Dette kan ha betydning for meget sensitive EMC applikasjoner, men begge konstruksjonene oppfyller generelle krav til EMC (elektromagnetisk kompatibilitet). Vår IFSI-EMC med Cu-skjerm eller RHEYFLEX kan vurderes i så måte, avhengig av applikasjon.

Ytre kappe i svart UV bestandig utførelse.

Anbefalt brukt i alle slags rom, samt utendørs. Kan forlegges direkte i jord uten ekstra beskyttelse.

Tetting av kabeltamper: Hvis kabelen kappes, og tampen(e) blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå inntrengning av vann i leder som kan føre til korrosjon.

Minimum installasjonstemperatur: 0 grader Celsius

CENELEC betegnelse: NO-N1XA5Z1-U

Lifemark(TM) merking

Bestandig merking på ytre kappe som spesifiserer plastkvalitet, med tanke på optimal fremtidig gjenvinning.



Standarder

IFSI-EMC er produsert og testet i henhold HD 604-5D.



Certification

Approved by Intertek SEMKO.



Miljø og kvalitetssystemer

Produserende enhet sertifisert i henhold til ISO 9001, IRIS, ISO/TS 16949 og ISO 14001.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Isolasjon
PEX
Farge
-
Halogenfri
Ja

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
0,6/1 kV

Bruksegenskaper

Bruksegenskaper

Min. installasjonstemperatur
−10 °C
Maks. Kontinuerlig ledertemperatur
90 °C
Motstandsdyktighet mot UV
Ja
Elektromagnetisk interferens motstand
-
Forpakning
Trommel
Korrosive gasser
IEC 60754-2
Min. bøyeradius ferdig installert
8 (xD)
Minimum driftstemperatur
−40 °C
Røyktetthet
IEC 61034

Ressurser

Ressurser

Salgs- og leveringsinformasjon

FXQJ/MCMK HF EMC will be delivered in lengths of 500 m. The drum is marked with manufacturer, type of cable and length. The ends of the cable are sealed.
