IFSI Easy™ Al 0,6/1kV
IFSI Easy™ Al 0,6/1kV
Kabelen er tiltenkt fast forlegning innendørs og utendørs i luft/jord og vann. Kabelen er enklere å arbeide med og avmantle enn tilsvarende standard kabler.
Les merIFSI Easy 1 kV 3X50A/16
Nexans art.nr. 10573733 - El.nr. 1067225
- Forpakning: Trommel (500m)
- Antall ledere: 3
- Ledertverrsnitt: 50 mm²
- Nominell ytre diameter: 26,0 mm
- Vekt (ca.): 87,0 kg/100m
IFSI Easy 1 kV 3X95A/29
Nexans art.nr. 10573734 - El.nr. 1067226
- Forpakning: Trommel (500m)
- Antall ledere: 3
- Ledertverrsnitt: 95 mm²
- Nominell ytre diameter: 33,0 mm
- Vekt (ca.): 150,0 kg/100m
IFSI Easy 1 kV 3X150A/41
Nexans art.nr. 10573736 - El.nr. 1067227
- Forpakning: Trommel (500m)
- Antall ledere: 3
- Ledertverrsnitt: 150 mm²
- Nominell ytre diameter: 41,0 mm
- Vekt (ca.): 225,0 kg/100m
IFSI Easy 1 kV 3X240A/72
Nexans art.nr. 10573735 - El.nr. 1067228
- Forpakning: Trommel (500m)
- Antall ledere: 3
- Ledertverrsnitt: 240 mm²
- Nominell ytre diameter: 51,0 mm
- Vekt (ca.): 360,0 kg/100m
IFSI Easy 1kV 3x300A/88
Nexans art.nr. 10580355
- Forpakning: Trommel (500m)
- Antall ledere: 3
- Ledertverrsnitt: 300 mm²
- Nominell ytre diameter: 55,0 mm
- Vekt (ca.): 445,0 kg/100m
IFSI Easy 1 kV 4X50A/16
Nexans art.nr. 10573741 - El.nr. 1067230
- Forpakning: Trommel (500m)
- Antall ledere: 4
- Ledertverrsnitt: 50 mm²
- Nominell ytre diameter: 29,3 mm
- Vekt (ca.): 108,0 kg/100m
IFSI Easy 1 kV 4X95A/29
Nexans art.nr. 10573742 - El.nr. 1067231
- Forpakning: Trommel (500m)
- Antall ledere: 4
- Ledertverrsnitt: 95 mm²
- Nominell ytre diameter: 37,0 mm
- Vekt (ca.): 190,0 kg/100m
IFSI Easy 1 kV 4X150A/41
Nexans art.nr. 10573743 - El.nr. 1067232
- Forpakning: Trommel (500m)
- Antall ledere: 4
- Ledertverrsnitt: 150 mm²
- Nominell ytre diameter: 46,0 mm
- Vekt (ca.): 285,0 kg/100m
IFSI Easy 1 kV 4X240A/72
Nexans art.nr. 10573745 - El.nr. 1067233
- Forpakning: Trommel (500m)
- Antall ledere: 4
- Ledertverrsnitt: 240 mm²
- Nominell ytre diameter: 57,0 mm
- Vekt (ca.): 435,0 kg/100m
IFSI Easy 1kV 4x300A/88
Nexans art.nr. 15164598-201-05
- Forpakning: Trommel (500m)
- Antall ledere: 4
- Ledertverrsnitt: 300 mm²
- Nominell ytre diameter: 63,0 mm
- Vekt (ca.): 572,0 kg/100m
Beskrivelse
Beskrivelse
Standarder
-
ProduktHD 603.5AB
-
InstallasjonNEK 600
-
NasjonalNEK 536
Beskrivelse

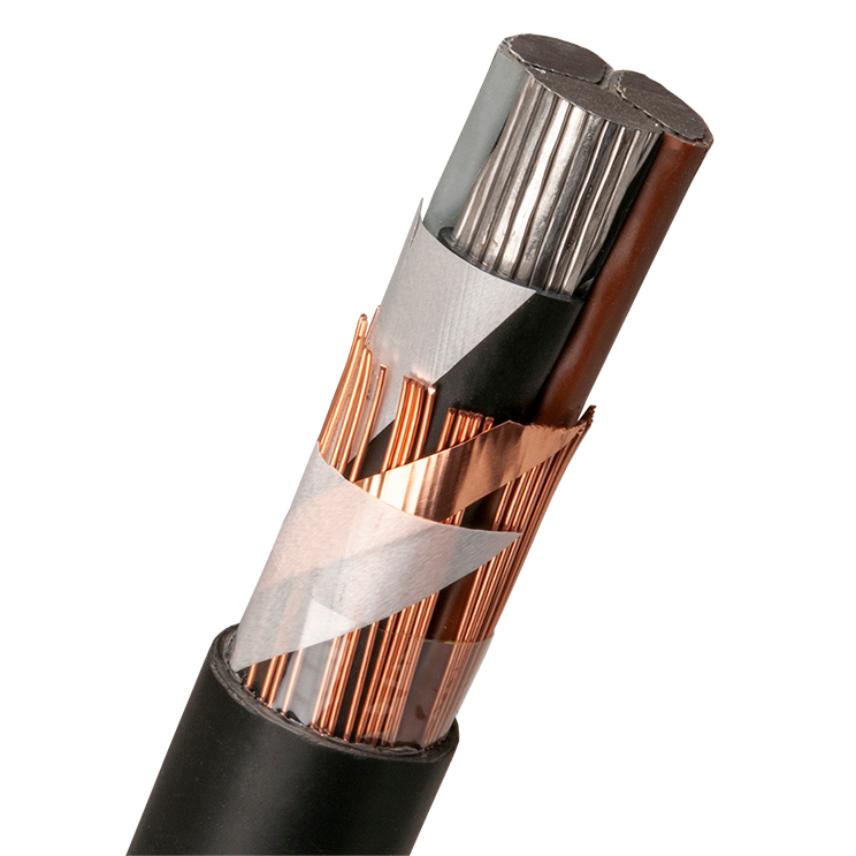

IFSI Easy™ er en halogenfri, PEX-isolert og HFFR-mantlet kabel med sektorformede klasse 2 ledere av aluminium. Kabelen har en skjerm av glødet kobbertråd med motspiral. IFSI Easy™ er konstruert i henhold til HD 603 5AB. Ledere har trådantall og resistans i henhold til IEC 60228 klasse 2. Kabelen er lett å bøye og håndtere. Lederne er farget i henhold til HD 308. Kappen er merket med type/produsent/år + måned/metermerking. IFSI Easy™ oppfyller brannklasse Dca s2d2a2 iht. CPR.
Konstruksjonsnorm
IFSI Easy™ er produsert og testet iht. HD 603 5AB. Kabelen får belastes iht. IEC 60228.
Sertifisering
Godkjent av Intertek SEMKO.
Kvalitets- og miljøsertifisering.
Sertifisert iht. ISO 9001, ISO/TS 16949 og ISO 14001.
Lifemark gjenvinningsmerking
Varig merking på kabelens kappe. Merkingen spesifiserer inngående plastkvaliteter og legger til rette for en framtidig gjenvinning av kabelen.
EcoCalculator
Hjelper deg å velge den beste kabelløsningen for å senke energitap og dermed C02-utslipp. Samtidig bedrer du sikkerhet ved eventuell brann da kabelen er halogenfri.
Installasjonsfilm IFSI Easy™ 1 kV
Make a technical dimensioning in EASYCALC
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Dimensjonsegenskaper
Dimensjonsegenskaper
Elektriske egenskaper
Elektriske egenskaper
Bruksegenskaper
Bruksegenskaper
Ressurser
Ressurser
Current capacity table XLPE insulation multicore single phase
XLPE or EPR insulation, two loaded conductors/copper or aluminium
Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground
| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 18.5 | 0.0 | 22.0 | 0.0 | 24.0 | 0.0 | 26.0 | 0.0 | 27.0 | 0.0 | 26.0 | 0.0 |
| 2.5 | 25.0 | 19.5 | 30.0 | 23.0 | 33.0 | 26.0 | 33.0 | 26.0 | 35.0 | 0.0 | 36.0 | 28.0 |
| 4.0 | 33.0 | 26.0 | 40.0 | 31.0 | 45.0 | 35.0 | 43.0 | 33.0 | 46.0 | 0.0 | 49.0 | 38.0 |
| 6.0 | 42.0 | 33.0 | 51.0 | 40.0 | 58.0 | 45.0 | 53.0 | 42.0 | 58.0 | 0.0 | 63.0 | 49.0 |
| 10.0 | 57.0 | 45.0 | 69.0 | 54.0 | 80.0 | 62.0 | 71.0 | 55.0 | 77.0 | 0.0 | 86.0 | 67.0 |
| 16.0 | 76.0 | 60.0 | 91.0 | 72.0 | 107.0 | 84.0 | 91.0 | 71.0 | 100.0 | 76.0 | 115.0 | 91.0 |
| 25.0 | 99.0 | 78.0 | 119.0 | 94.0 | 138.0 | 101.0 | 116.0 | 90.0 | 129.0 | 98.0 | 149.0 | 108.0 |
| 35.0 | 121.0 | 96.0 | 146.0 | 115.0 | 171.0 | 126.0 | 139.0 | 108.0 | 155.0 | 117.0 | 185.0 | 135.0 |
| 50.0 | 145.0 | 115.0 | 175.0 | 138.0 | 209.0 | 154.0 | 164.0 | 128.0 | 183.0 | 139.0 | 225.0 | 164.0 |
| 70.0 | 183.0 | 145.0 | 221.0 | 175.0 | 269.0 | 198.0 | 203.0 | 158.0 | 225.0 | 170.0 | 289.0 | 211.0 |
| 95.0 | 220.0 | 175.0 | 265.0 | 210.0 | 328.0 | 241.0 | 239.0 | 186.0 | 270.0 | 204.0 | 352.0 | 257.0 |
| 120.0 | 253.0 | 201.0 | 305.0 | 242.0 | 382.0 | 280.0 | 271.0 | 211.0 | 306.0 | 233.0 | 410.0 | 300.0 |
| 150.0 | 290.0 | 230.0 | 334.0 | 261.0 | 441.0 | 324.0 | 306.0 | 238.0 | 343.0 | 261.0 | 473.0 | 346.0 |
| 185.0 | 329.0 | 262.0 | 384.0 | 300.0 | 506.0 | 371.0 | 343.0 | 267.0 | 387.0 | 296.0 | 542.0 | 397.0 |
| 240.0 | 386.0 | 307.0 | 459.0 | 358.0 | 599.0 | 439.0 | 395.0 | 307.0 | 448.0 | 343.0 | 641.0 | 470.0 |
| 300.0 | 442.0 | 352.0 | 532.0 | 415.0 | 693.0 | 508.0 | 446.0 | 346.0 | 502.0 | 386.0 | 741.0 | 543.0 |
|
A2 Multi-core cable in conduit in a thermally insulated wall |
|
B2 Multi-core cable in conduit on a wooden wall |
|
C Single-core or multi-core cable on a wooden wall |
|
D1 Single-core or Multi-core cable in ducts in the ground |
|
D2 Single-core or Multi-core cables designed to be buried directly in the ground |
|
E Multi-core cable in free air |
Current capacity table XLPE insulation multicore three phase
XLPE or EPR insulation, three loaded conductors/copper or aluminium –
Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground
| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 16.5 | 0.0 | 19.5 | 0.0 | 22.0 | 0.0 | 21.0 | 0.0 | 23.0 | 0.0 | 23.0 | 0.0 |
| 2.5 | 22.0 | 18.0 | 26.0 | 21.0 | 30.0 | 24.0 | 28.0 | 22.0 | 30.0 | 0.0 | 32.0 | 24.0 |
| 4.0 | 30.0 | 24.0 | 35.0 | 28.0 | 40.0 | 32.0 | 36.0 | 28.0 | 39.0 | 0.0 | 42.0 | 32.0 |
| 6.0 | 38.0 | 31.0 | 44.0 | 35.0 | 52.0 | 41.0 | 44.0 | 35.0 | 49.0 | 0.0 | 54.0 | 42.0 |
| 10.0 | 51.0 | 41.0 | 60.0 | 48.0 | 71.0 | 57.0 | 58.0 | 46.0 | 65.0 | 0.0 | 75.0 | 58.0 |
| 16.0 | 68.0 | 55.0 | 80.0 | 64.0 | 96.0 | 76.0 | 75.0 | 59.0 | 84.0 | 64.0 | 100.0 | 77.0 |
| 25.0 | 89.0 | 71.0 | 105.0 | 84.0 | 119.0 | 90.0 | 96.0 | 75.0 | 107.0 | 82.0 | 127.0 | 97.0 |
| 35.0 | 109.0 | 87.0 | 128.0 | 103.0 | 147.0 | 112.0 | 115.0 | 90.0 | 129.0 | 98.0 | 158.0 | 120.0 |
| 50.0 | 130.0 | 104.0 | 154.0 | 124.0 | 179.0 | 136.0 | 135.0 | 106.0 | 153.0 | 117.0 | 192.0 | 146.0 |
| 70.0 | 164.0 | 131.0 | 194.0 | 156.0 | 229.0 | 174.0 | 167.0 | 130.0 | 188.0 | 144.0 | 246.0 | 187.0 |
| 95.0 | 197.0 | 157.0 | 233.0 | 188.0 | 278.0 | 211.0 | 197.0 | 154.0 | 226.0 | 172.0 | 298.0 | 227.0 |
| 120.0 | 227.0 | 180.0 | 268.0 | 216.0 | 322.0 | 245.0 | 223.0 | 174.0 | 257.0 | 197.0 | 346.0 | 263.0 |
| 150.0 | 259.0 | 206.0 | 300.0 | 240.0 | 371.0 | 283.0 | 251.0 | 197.0 | 287.0 | 220.0 | 399.0 | 304.0 |
| 185.0 | 295.0 | 233.0 | 340.0 | 272.0 | 424.0 | 323.0 | 281.0 | 220.0 | 324.0 | 250.0 | 456.0 | 347.0 |
| 240.0 | 346.0 | 273.0 | 398.0 | 318.0 | 500.0 | 382.0 | 324.0 | 253.0 | 375.0 | 290.0 | 538.0 | 409.0 |
| 300.0 | 396.0 | 313.0 | 455.0 | 354.0 | 576.0 | 440.0 | 365.0 | 286.0 | 419.0 | 326.0 | 621.0 | 471.0 |
|
A2 Multi-core cable in conduit in a thermally insulated wall |
|
B2 Multi-core cable in conduit on a wooden wall |
|
C Single-core or multi-core cable on a wooden wall |
|
D1 Single-core or Multi-core cable in ducts in the ground |
|
D2 Single-core or Multi-core cables designed to be buried directly in the ground |
|
E Multi-core cable in free air |
Salgs- og leveringsinformasjon
IFSI Easy™ leveres i lengder på 500 meter. Trommelen er merket med produsent/kabeltype og lengde. Kabelender er forseglet med krympemuffe.
