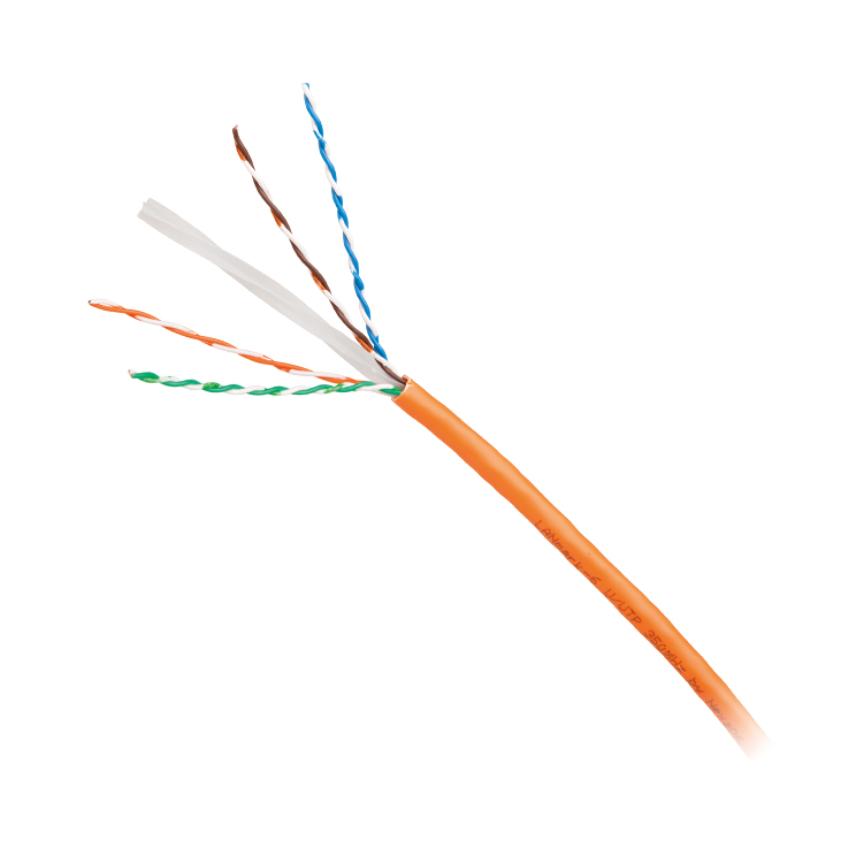

LANmark-6 U/UTP AWG23 Kat 6 350 MHz LSZH Cca S1a D1 a1 oransje 500m trommel

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    EN 50173-1; EN 50288-4-1; IEC 60332-3; IEC 61156-5; ISO/IEC 11801
  • Nasjonal
    ANSI/TIA-568-C.2

Applikasjon

Nexans LANmark-6-kabler er den ideelle løsningen for de fleste av dagens nettverkskrav i normale kontormiljøer. De er produsert og testet til de nyeste kategori 6-spesifikasjonene som er definert i de internasjonale og amerikanske kabel standardene, og er utformet for å oppfylle kvalitets-og ytelses kriteriene som trengs for å støtte alle programmer opptil 250 MHz.



  • 10baseT Ethernet
  • 100baseTX Fast Ethernet
  • 1000baseTX Gigabit Ethernet
  • 156 MBit ATM
  • 623 MBit ATM
  • 1.2 Gbit ATM
  • Fremtidige klasse E-applikasjoner



Design

LANmark-6 U/UTP-kablene har et sentralt tverrelement som bidrar til å opprettholde stabiliteten til kabelgeometrien og reduserer risikoen for redusert ytelse ved bøying av kabelen.

Euroklasse DCA og ECA versjoner er også tilgjengelig.



Ytelse

Testet til 350 MHz, og med garantert ytelse til 250 MHz, Nexans LANmark-6-kabler overgår kravene til de internasjonale, europeiske og amerikanske kabel standardene.
Kablene støtter kravene i ISO/IEC 11801, IEC 61156-5, EN 50173, EN 50288 og TIA/EIA 568-C. 2.



Installasjon

For å støtte riktig oppsett av håndholdte analysatorer for installasjonstesting, er kabelens faktiske NVP verdi skrevet på kabelen.



Garanti

LANmark-6 kabelytelsen er garantert å oppfylle eller overgå kravene i de nevnte standardene.

Koder for sporbarhet på både kabel og emballasje sikrer kvalitetsvalidering av den installerte kabelen.

Installasjoner med LANmark-6-kabel og tilkobling er kvalifisert for en 25 års full systemgaranti.
Dette inkluderer deler, kanalytelse, applikasjonsstøtte og arbeidskraft, som beskrevet i Nexans Certified systemgaranti.

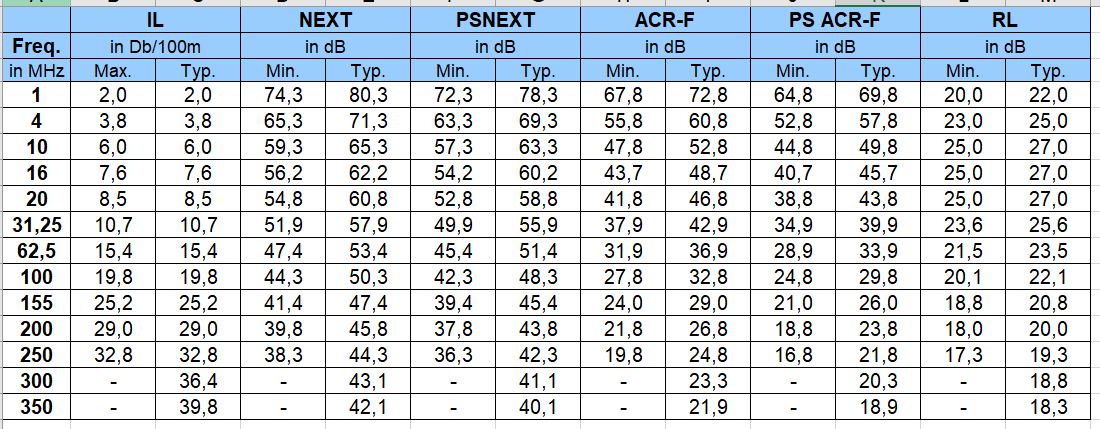

Electrical Performance LANmark-6 U/UTP Cable

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Kabeltype
U/UTP
Ytre kappe
LSZH
Farge
Orange
Skjerm
Unshielded

Dimensjonsegenskaper

Dimensjonsegenskaper

Ytre diameter min.
- mm
Ytre diameter maks.
- mm
Diameter over isolert leder
1,02 mm
Leder dimensjon (AWG)
23
Antall par
-
Nominell ytre diameter
6,5 mm
Vekt (ca.)
46 kg/km

Elektriske egenskaper

Elektriske egenskaper

Gjensidig (par) kapasitans (nF/km)
56 nF/km
Karakteristisk impedans
100 Ohm
Maks ledermotstand DC v/ 20 °C
85 Ohm/km

Transmisjonsegenskaper

Transmisjonsegenskaper

Krysstale dempning v/ 250MHz
5,5 dB/100m
Coupling attenuation at 30 MHz
45 dB
Forplantnings forsinkelse, maks @ 100 MHz
536 ns/100m
Hastighetsfaktor
68 %
Skew
30 ns/100m

Mekaniske egenskaper

Mekaniske egenskaper

Maximum operating pulling force
100 N

Bruksegenskaper

Bruksegenskaper

Kategori
Cat. 6
Område
LANmark-6
Minimum Bend Radius - During Installation (under Tension)
52 mm
Min. bøyeradius ferdig installert
26 mm
Temperaturområde under installasjon
-10 - 60 °C
Driftstemperatur område
-20 - 60 °C
Flammehemmende
IEC 60332-1
Brannbegrensende
IEC 60332-3
Røyktetthet
IEC 61034
Irriterende avgasser
IEC 60754
Korrosive gasser
IEC 60754
Standardlengde
500 m
Forpakning
Snelle
Bruksområde
Innendørs

Ressurser

Ressurser

Dokumentasjon

DoP EN N100605-OC pdf — 210.9 kB
