TXSI 24kV 1x25 mm² CU

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    HD 620.10K; IEC 60228; IEC 60332-3 Cat.C

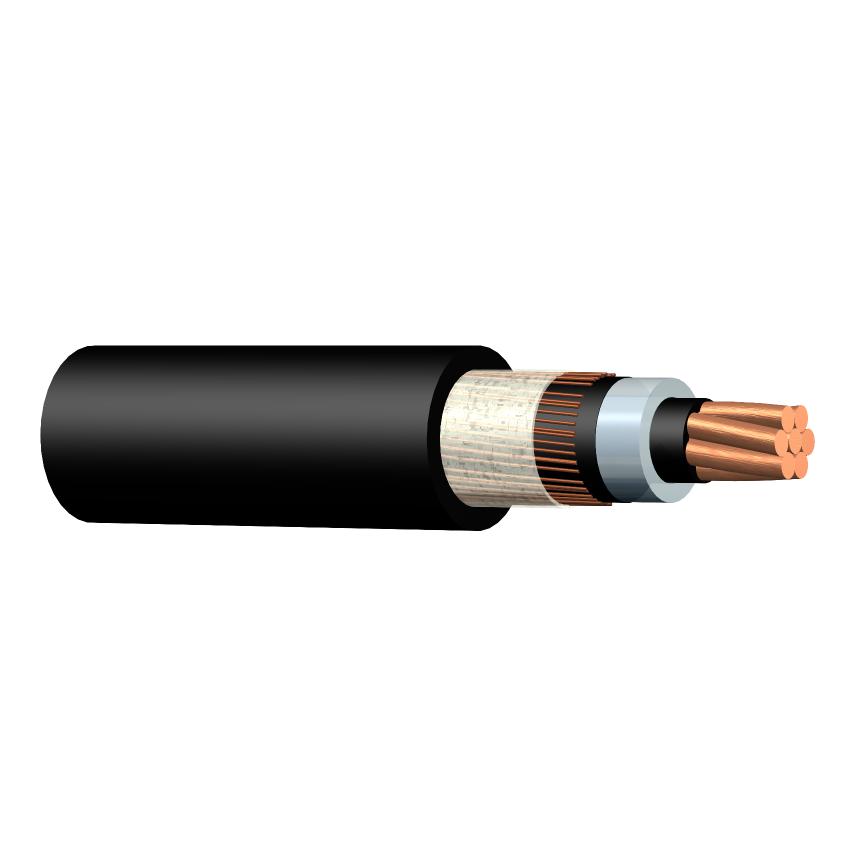

Konstruksjon:

Leder: Flertrådet, komprimert kobberleder.

Indre halvleder: Ekstrudert, tverrbundet  halvledende lag.

Isolasjon: Ekstrudert, tverrbundet polyetylen (PEX).

Ytre halvleder: Ekstrudert, tverrbundet halvledende lag

Skjerm: Et lag med runde, glødde kobbertråder med en motspiral.

Ytre kappe: Halogenfri, brannhemmende kappe.

Brukerfordeler:

Halogenfri og brannhemmende

Brukersted:

Innendørs

Utendørs

I jord

Industrianlegg

Bruksområde:

Høyspent energidistribusjon

Kabelmerking:

NEXANS NS TXSI 24 kV 1 x 25mm²/mm² MND ÅR, metermerking



Lifemark




Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Ledermateriale
Flertrådet kobber
Lederform
Rund komprimert
Isolasjonsskjerm
Ekstrudert
Isolasjon
Ekstrudert PEX
Lederskjerm
Ekstrudert
Skjerm
Kobbertråder
Ytre kappe
Halogenfri polymer
Leder fleksibilitet
Flertrådet, klasse 2

Dimensjonsegenskaper

Dimensjonsegenskaper

Lederdiameter
6,0 mm
Ledertverrsnitt
25 mm²
Diameter over isolert leder
18,3 mm
Nominell isolasjonstykkelse
5,5 mm
Normert skjermtverrsnitt
16 mm²
Skjermtverrsnitt Cu
16 mm²
Gj.sn. tykkelse ytre kappe
1,7 mm
Nominell ytre diameter
25,1 mm
Vekt (ca.)
0,8 kg/m
Antall ledere
1

Elektriske egenskaper

Elektriske egenskaper

Tillatt belastning i jord v/ 15°C - flat forlegning
185 A
Tillatt belastning i jord v/ 15°C - trekant forlegning
170 A
Tillatt belastning i luft v/ 25°C - flatforlegning
175 A
Tillatt belastning i luft v/ 25°C - trekantforlegning
160 A
Maks ledermotstand DC v/ 20 °C
0,727 Ohm/km
Tillat kortslutningsstrøm leder i 1 s
3,5 kA
Nominell kapasitans leder -jord
0,14 µF / km
Reaktans flat forlegning 50 Hz
0,23 Ohm/km
Reaktans trekant 50 Hz
0,15 Ohm/km
Skjermmotstand
1,15 Ohm/km
Maks. driftsspenning
24 kV
Normert spenning i 3 fase systemer Uo/U
12 / 20 (24) kV

Mekaniske egenskaper

Mekaniske egenskaper

Min. bøyediameter v/ gjentatt bøying
502 mm
Maksimal tillatt strekkstyrke
1,25 kN

Bruksegenskaper

Bruksegenskaper

Standardlengde
1000 m
Maks. Kontinuerlig ledertemperatur
90 °C
Min. installasjonstemperatur
−20 °C
Brannbegrensende
IEC 60332-3, kategori C
Min. bøyeradius v/gjentatt bøying eller bearbeiding
10 (xD)
