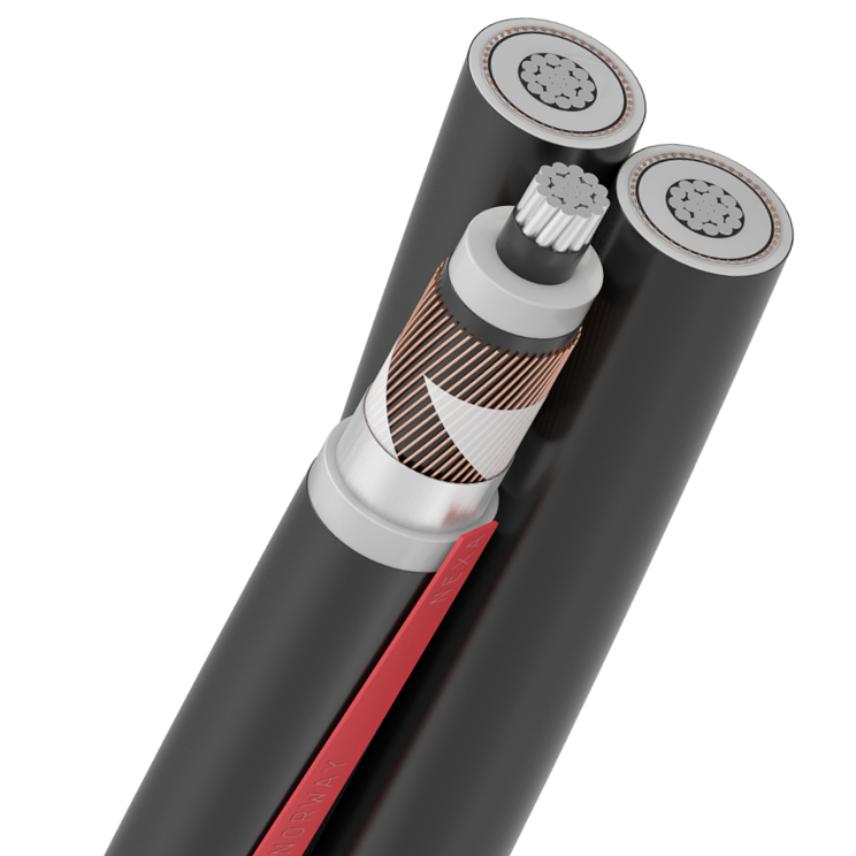

TSLF 24 - 36kV MP snodde enledere med eget søkbart merkebånd
TSLF 24 - 36kV MP snodde enledere med eget søkbart merkebånd
Diffusjonstett høyspentkabel med ytre ledende sjikt klargjort for kappetesting. Leveres med eget søkbart merkebånd, snodd sammen med fasene.
Les merTSLF 24kV 3x1x50A MP
Nexans art.nr. 10547785 - El.nr. 1087830
- Forpakning: Trommel (m)
- Ledertverrsnitt: 50 mm²
- Nominell ytre diameter: 58,2 mm
- Vekt (ca.): 2,062 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 180 A
- Maks. driftsspenning: 24 kV
- Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
- Maksimal tillatt strekkstyrke: 4,5 kN
TSLF 24kV 3x1x95A M
Nexans art.nr. 10547786 - El.nr. 1087831
- Forpakning: Trommel (m)
- Ledertverrsnitt: 95 mm²
- Nominell ytre diameter: 65,9 mm
- Vekt (ca.): 2,873 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 265 A
- Maks. driftsspenning: 24 kV
- Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
- Maksimal tillatt strekkstyrke: 8,55 kN
TSLF 24kV 3x1x150A MP
Nexans art.nr. 10547787 - El.nr. 1087832
- Forpakning: Trommel (m)
- Ledertverrsnitt: 150 mm²
- Nominell ytre diameter: 72,6 mm
- Vekt (ca.): 3,588 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 340 A
- Maks. driftsspenning: 24 kV
- Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
- Maksimal tillatt strekkstyrke: 13,5 kN
TSLF 36kV 3x1x150A M
Nexans art.nr. 10567113 - El.nr. 1067152
- Forpakning: Trommel (m)
- Ledertverrsnitt: 150 mm²
- Nominell ytre diameter: 86,0 mm
- Vekt (ca.): 4,794 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 340 A
- Maks. driftsspenning: 36 kV
- Normert spenning i 3 fase systemer Uo/U: 18 / 30 (36) kV
- Maksimal tillatt strekkstyrke: 13,5 kN
TSLF 24kV 3x1x240A MP
Nexans art.nr. 10547788 - El.nr. 1087833
- Forpakning: Trommel (m)
- Ledertverrsnitt: 240 mm²
- Nominell ytre diameter: 82,1 mm
- Vekt (ca.): 4,945 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 445 A
- Maks. driftsspenning: 24 kV
- Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
- Maksimal tillatt strekkstyrke: 21,6 kN
TSLF 36kV 3x1x240A MP
Nexans art.nr. 10567114 - El.nr. 1067153
- Forpakning: Trommel (m)
- Ledertverrsnitt: 240 mm²
- Nominell ytre diameter: 95,3 mm
- Vekt (ca.): 5,97 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 450 A
- Maks. driftsspenning: 36 kV
- Normert spenning i 3 fase systemer Uo/U: 18 / 30 (36) kV
- Maksimal tillatt strekkstyrke: 21,6 kN
TSLF 24kV 3x1x400A MP
Nexans art.nr. 10550360 - El.nr. 1087854
- Forpakning: Trommel (m)
- Ledertverrsnitt: 400 mm²
- Nominell ytre diameter: 95,5 mm
- Vekt (ca.): 6,723 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 575 A
- Maks. driftsspenning: 24 kV
- Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
- Maksimal tillatt strekkstyrke: 36 kN
TSLF 24kV 3x1x630A MP
Nexans art.nr. 10558140 - El.nr. 1087855
- Forpakning: Trommel (m)
- Ledertverrsnitt: 630 mm²
- Nominell ytre diameter: 110,0 mm
- Vekt (ca.): 9,558 kg/m
- Tillatt belastning i jord v/ 15°C - trekant forlegning: 735 A
- Maks. driftsspenning: 24 kV
- Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
- Maksimal tillatt strekkstyrke: 56,7 kN
Beskrivelse
Beskrivelse
Standarder
-
ProductHD 620.10K
User benefits:
Diffusion free high voltage cable.
Avoids growth of watertrees in the XLPE insulation and increases the lifetime of the cable.
Sheath integrity may be tested while on drum, before backfilling, in plastic pipes etc.
Screen section: Value given is the physical cross section of the copper wires in the screen of one core.
Usage:
Indoor
Underground
Outdoors
Intended for high voltage energy distribution
Fire propertirs:
Halogen free
Cable marking:
NEXANS NS TSLF 12 kV 1 x mm²/mm² MONTH YEAR
Lifemark
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Dimensjonsegenskaper
Dimensjonsegenskaper
Ressurser
Ressurser
Salgs- og leveringsinformasjon
Kablene må behandles meget forsiktig ved temperaturer under 0 °C, spesielt må slagpåkjenninger unngås. Hvis en PEX-isolert kabels temperatur er under -10 °C ved utlegning, må man gjøre spesielle tiltak, som for eksempel oppvarming av hele trommelen, for å unngå skader på kabelen. Det er temperaturen i kabelen som er avgjørende, så en kan godt legge ut og bøye en kabel selv om lufttemperaturen er under -10 °C hvis kabelen er varmet opp på forhånd, og dens temperatur ikke synker under -10 °C ved behandlingen.
