TSLF 24 - 36kV snodde enledere

Produkter

TSLF 24kV 3x1x50A

Nexans art.nr. - El.nr. 1067125

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 50 mm²
  • Nominell ytre diameter: 58,2 mm
  • Vekt (ca.): 2,062 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 180 A
  • Maks. driftsspenning: 24 kV
  • Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
  • Maksimal tillatt strekkstyrke: 4,5 kN



TSLF 24kV 3x1x95A

Nexans art.nr. - El.nr. 1067126

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 95 mm²
  • Nominell ytre diameter: 65,9 mm
  • Vekt (ca.): 2,873 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 265 A
  • Maks. driftsspenning: 24 kV
  • Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
  • Maksimal tillatt strekkstyrke: 8,55 kN



TSLF 24kV 3x1x150A

Nexans art.nr. - El.nr. 1067127

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 150 mm²
  • Nominell ytre diameter: 72,6 mm
  • Vekt (ca.): 3,588 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 340 A
  • Maks. driftsspenning: 24 kV
  • Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
  • Maksimal tillatt strekkstyrke: 13,5 kN



TSLF 24kV 3x1x240A

Nexans art.nr. - El.nr. 1067128

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 240 mm²
  • Nominell ytre diameter: 82,1 mm
  • Vekt (ca.): 4,945 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 445 A
  • Maks. driftsspenning: 24 kV
  • Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
  • Maksimal tillatt strekkstyrke: 21,6 kN



TSLF 24kV 3x1x400A

Nexans art.nr. - El.nr. 10265297

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 400 mm²
  • Nominell ytre diameter: 95,5 mm
  • Vekt (ca.): 6,723 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 575 A
  • Maks. driftsspenning: 24 kV
  • Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
  • Maksimal tillatt strekkstyrke: 36 kN



TSLF 24kV 3x1x630A

Nexans art.nr. - El.nr. 1067137

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 630 mm²
  • Nominell ytre diameter: 108,0 mm
  • Vekt (ca.): 9,558 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 735 A
  • Maks. driftsspenning: 24 kV
  • Normert spenning i 3 fase systemer Uo/U: 12 / 20 (24) kV
  • Maksimal tillatt strekkstyrke: 56,7 kN



TSLF 36kV 3x1x150A

Nexans art.nr. - El.nr. 10546319

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 150 mm²
  • Nominell ytre diameter: 86,0 mm
  • Vekt (ca.): 4,794 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 340 A
  • Maks. driftsspenning: 36 kV
  • Normert spenning i 3 fase systemer Uo/U: 18 / 30 (36) kV
  • Maksimal tillatt strekkstyrke: 13,5 kN



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    HD 620.10K

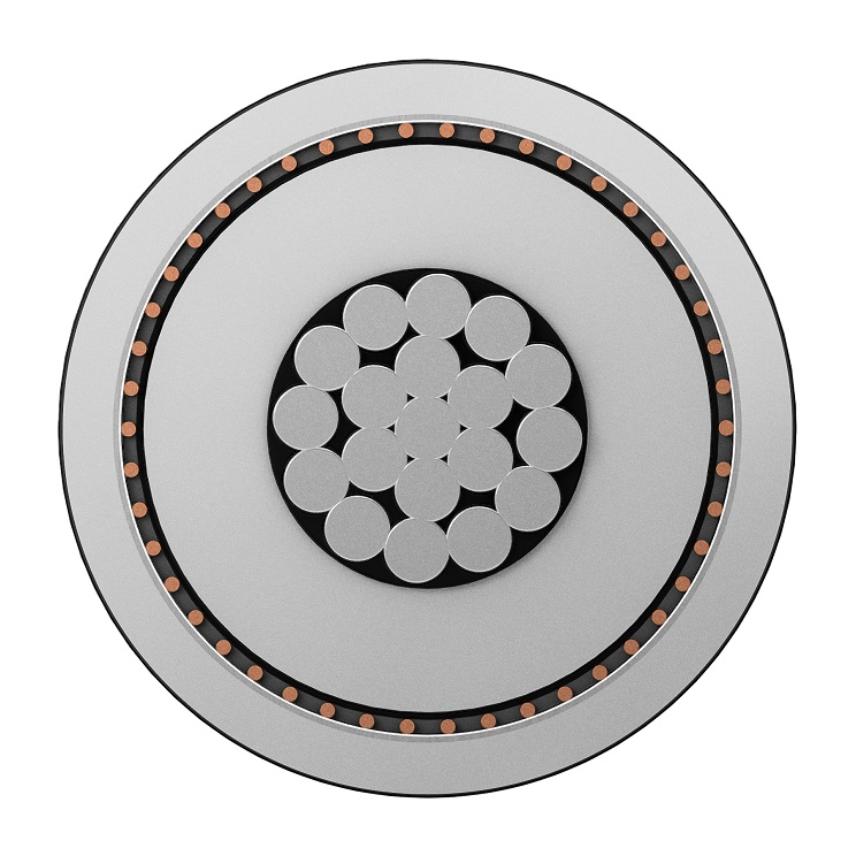

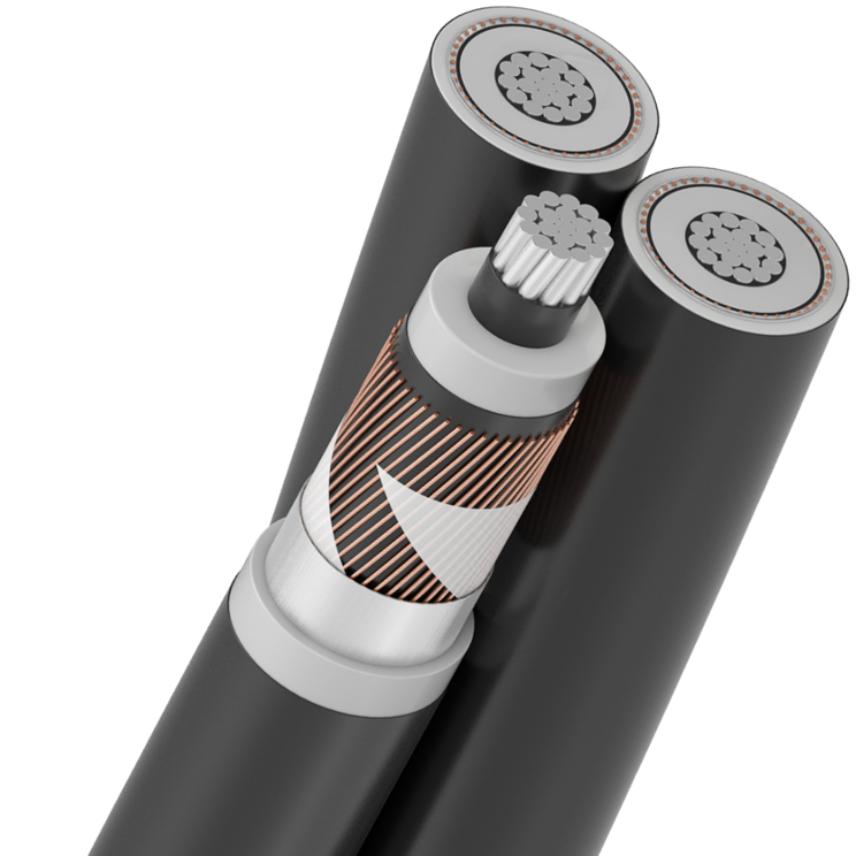

Leder: Flertrådet, komprimert aluminiumsleder fyllt med svellpulver.

Indre halvleder: Ekstrudert, tverrbundet halvledende PEX.

Isolasjon: Ekstrudert, tørrvulkanisert polyetylen (PEX).

Ytre halvleder: Ekstrudert, halvledende PEX.

Skjerm: Består av et lag med runde, glødde kobbertråder og aluminiumsfolien.

Normert skjermtverrsnitt: Oppgitt tverrsnitt er summen av Cu- tråder og aluminiumsfolie.

Skjermtverrsnitt: Oppgitt tverrsnitt er fysisk tverrsnitt av kobbertrådene i skjermen.

Langsgående vanntetting: Et lag svellende bånd for å hindre langsinntrengning av vann. Svellebåndet er påført med en fuge for å sikre elektrisk kontakt mellom skjermen og aluminiumslaminatet (diffusjonssperren), som ligger over svellebåndet. Dette betyr at det ikke er nødvendig med separat jording av aluminiumslaminatet i skjøter og endeavslutninger.

Radiell vanntetting: Et lag aluminiumslaminat limt fast til ytre kappe.

Ytre kappe: Ytre kappe består av to sjikt: Indre sjikt, den isolerende delen av ytre kappe er UV-bestandig og hvit, for å lage et optisk skille mellom indre og ytre sjikt. Ytre sjikt består av ledende sort PE.

Brukerfordeler: Diffusjonstett høyspentkabel med ytre ledende sjikt klargjort for kappetesting.

Brukersted:  Utendørs, i jord og innendørs. Innendørs bør kablene dekkes med brannhemmende maling der det er krav til brannhemming.

Bruksområde: Høyspent energidistribusjon

Kabelmerking: Kablene er varig merket med: NEXANS TSLF XX  kV 1 x mm² Dato + tid + metermerking

LIFEMARK(TM): Overflaten på den ytre kappen er preget med tekst, som spesifiserer alle materialene i kabelen. Dette forenkler arbeide med fremtidig resirkulering.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Leder fleksibilitet
Flertrådet, klasse 2

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall ledere
3

Ressurser

Ressurser

Salgs- og leveringsinformasjon

Kablene må behandles meget forsiktig ved temperaturer under 0 °C, spesielt må slagpåkjenninger unngås. Hvis en PEX-isolert kabels temperatur er under -10 °C ved utlegning, må man gjøre spesielle tiltak, som for eksempel oppvarming av hele trommelen, for å unngå skader på kabelen. Det er temperaturen i kabelen som er avgjørende, så en kan godt legge ut og bøye en kabel selv om lufttemperaturen er under -10 °C hvis kabelen er varmet opp på forhånd, og dens temperatur ikke synker under -10 °C ved behandlingen.
