TXXI 1kV Cu

Produkter

TXXI 1kV 1x95mm²Cu

Nexans art.nr. 10255012 - El.nr. 1017540

  • Forpakning: Trommel (500m)
  • Lederdiameter: 12,3 mm
  • Diameter over isolert leder: 14,5 mm
  • Nominell ytre diameter: 17,5 mm
  • Vekt (ca.): 965 kg/km
  • Maks ledermotstand DC v/ 20 °C: 0,206 Ohm/km



TXXI 1kV 1x150mm²Cu

Nexans art.nr. 10255013 - El.nr. 1017541

  • Forpakning: Trommel (500m)
  • Lederdiameter: 16,7 mm
  • Diameter over isolert leder: 19,5 mm
  • Nominell ytre diameter: 22,7 mm
  • Vekt (ca.): 1540 kg/km
  • Maks ledermotstand DC v/ 20 °C: 0,129 Ohm/km



TXXI 1kV 1x240mm²Cu

Nexans art.nr. 10255014 - El.nr. 1017542

  • Forpakning: Trommel (500m)
  • Lederdiameter: 21,3 mm
  • Diameter over isolert leder: 24,7 mm
  • Nominell ytre diameter: 28,1 mm
  • Vekt (ca.): 2410 kg/km
  • Maks ledermotstand DC v/ 20 °C: 0,0801 Ohm/km



TXXI 1kV 1x300mm²Cu

Nexans art.nr. 10255015 - El.nr. 1017543

  • Forpakning: Trommel (500m)
  • Lederdiameter: 24,0 mm
  • Diameter over isolert leder: 27,7 mm
  • Nominell ytre diameter: 31,2 mm
  • Vekt (ca.): 3100 kg/km
  • Maks ledermotstand DC v/ 20 °C: 0,0641 Ohm/km



TXXI 1kV 1x400mm²Cu

Nexans art.nr. 10255016 - El.nr. 1017544

  • Forpakning: Trommel (500m)
  • Lederdiameter: 27,4 mm
  • Diameter over isolert leder: 31,4 mm
  • Nominell ytre diameter: 35,2 mm
  • Vekt (ca.): 3900 kg/km
  • Maks ledermotstand DC v/ 20 °C: 0,0486 Ohm/km



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    EN 50267-2-1; EN 50267-2-2; EN 50268-2; IEC 60228; IEC 60754-1; IEC 60754-2; IEC 61034
  • Nasjonal
    NEK 536

Dobbeltisolert, halogenfri og brannhemmende 1 kV koblingskabel.
Kan benyttes innendørs, utendørs i luft og forlegges dirrekte i bakken, uten ekstra beskyttelse.

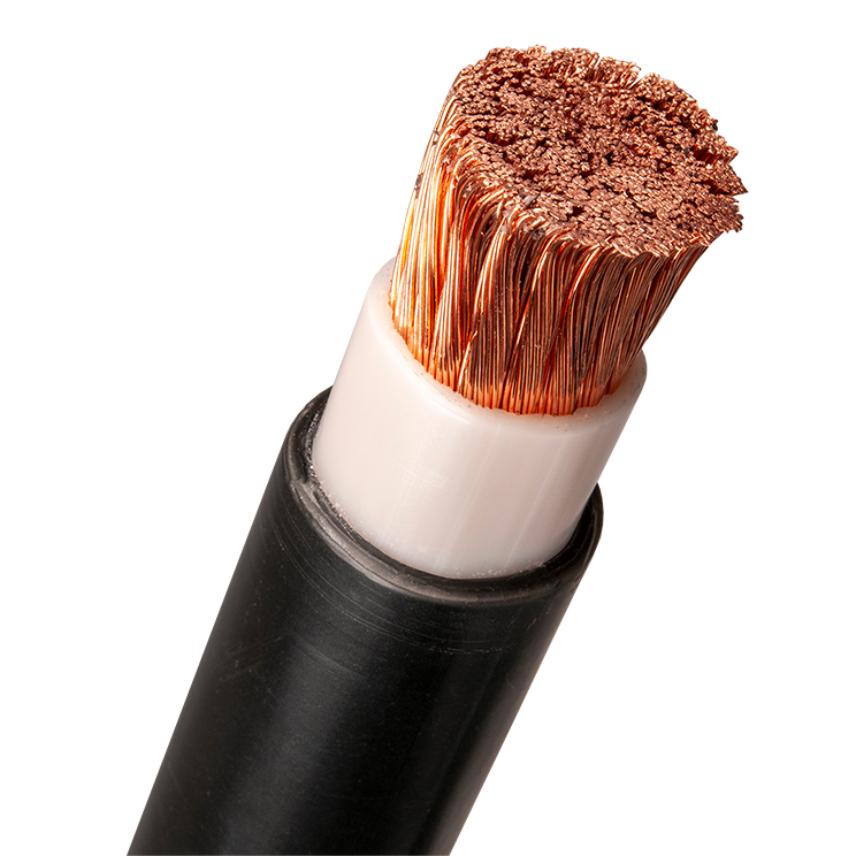

Konstruksjon:

TXXI kabel med Cu-leder

Leder av mangetrådet klasse 5 kobber

Isolasjon: Ekstrudert, tverrbundet polyetylen (PEX).

Ytre kappe: Halogenfritt, brannhemmende materiale.

TXXI tilfredsstiller brannkrav i henhold til klasse Dca -s2d2a2 i CPR.



Tetting av kabeltamper:

Hvis kabelen kappes, og tampen blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå at vann trenger inn i leder som fort kan føre til korrosjon.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Ledertype
Mangetrådet
Halogenfri
Ja
Isolasjon
XLPE
Ytre kappe
HFFR (polyolefin)
Leder fleksibilitet
Class 5
Lederform
Rund
Ledermateriale
Rent kobber

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall ledere
1

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
0,6/1 kV

Bruksegenskaper

Bruksegenskaper

Maks. Kontinuerlig ledertemperatur
90 °C
Minimum driftstemperatur
−40 °C
Min. bøyeradius v/gjentatt bøying eller bearbeiding
6 (xD)
Motstandsdyktighet mot UV
Meget god
Temperaturområde under installasjon
-10 ... 50 °C

Ressurser

Ressurser

Dokumentasjon

PEP pdf — 4.4 MB

Salgs- og leveringsinformasjon

Kablene må behandles meget forsiktig ved temperaturer under 0 °C, spesielt må slagpåkjenninger unngås. Hvis en PEX-isolert kabels temperatur er under -10 °C ved utlegning, må man gjøre spesielle tiltak, som for eksempel oppvarming av hele trommelen, for å unngå skader på kabelen. Det er temperaturen i kabelen som er avgjørende, så en kan godt legge ut og bøye en kabel selv om lufttemperaturen er under -10 °C hvis kabelen er varmet opp på forhånd, og dens temperatur ikke synker under -10 °C ved behandlingen.
