Nexans PV H1Z2Z2-K Energyflex 1x4mm² NR

Beskrivelse

Beskrivelse

Standarder

  • Product
    EN 50618; IEC 62930

Application

ENERGYFLEX® er en solcellekabel konstruert i henhold til internasjonale standarder for solcelle anlegg. Kablene av typen H1Z2Z2-K egner seg for bruk mellom selve solcellepanelet og inverteren (DC-siden), og er egnet for spenninger opp til 1,5 kV (merkespenning) og maksimalt 1,8 kV. Kabelen kan benyttes til fast installasjon innendørs, men er spesielt konstruert for utendørs bruk, f.eks. på tak (vær- og UV-bestandig). Den er fleksibel og kan tilkobles flyttbart utstyr. Kablene er godkjent og testet for ledertemperatur opp til 90 grader C, og opp til 120 grader C i 20 000 timer. Forventet levetid er 30 til 40 år, eller lengre avhengig av belastning.

Standarder:   EN 50618:2014

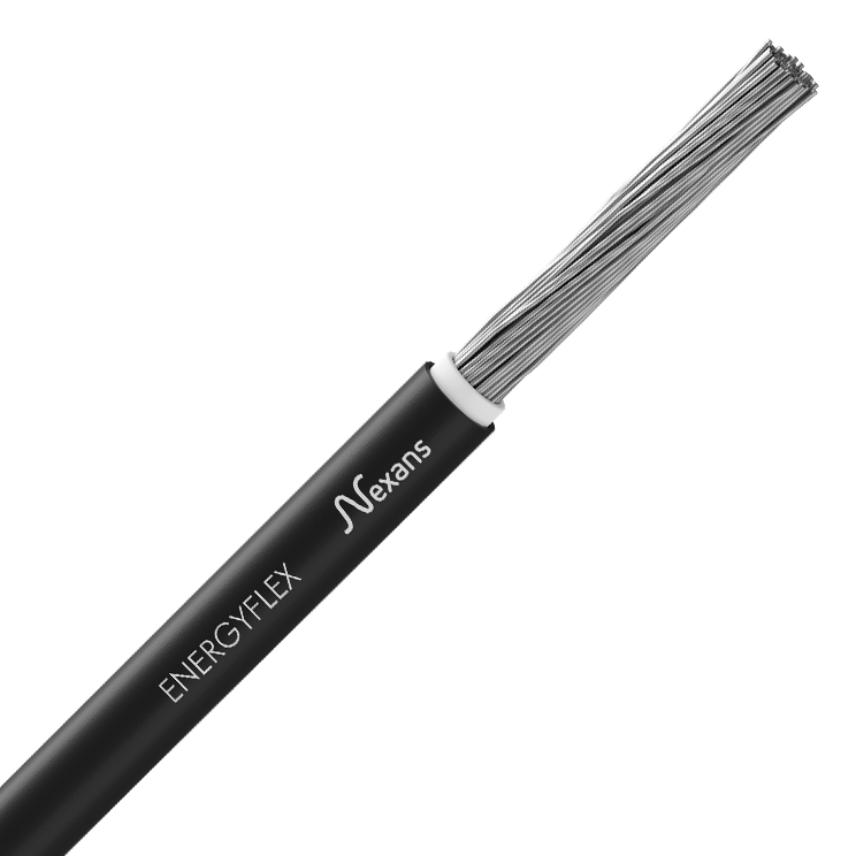

Design

1. Leder:
Fortinnet mangetrådet kobber klasse 5 i henhold til IEC 60228.

 2. Isolasjon:
Halogenfri Polyolefin (hvit)

 3. Ytre kappe:
   - Halogenfri Polyolefin
   - Svart farge

   - Kappen har hvit merking som standard. Annen merkefarge er evt. spesifisert i produktnavnet.
   - Merking i andre farger enn rød og hvit kan leveres på forespørsel



Merking

ENERGYFLEX® USE < HAR > H1Z2Z2-K  1 x S mm² 1.5/1.5 (1,8) kV DC Dca  NEXANS 269  MADE IN FRANCE *xxx.m

*Yellow (Ink jet marking) for indicative metric marking (+/- 1.5%)

PV

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Ledermateriale
Fortinnet kobber (mangetrådet) kl. 5 i henhold til IEC 60228
Leder fleksibilitet
Mangetrådet, klasse 5
Isolasjon
Cross-linked halogen free rubber
Ytre kappe
Cross-linked halogen free rubber
Kappefarge
Black (blue or red stripe on request)
Farge
Svart
Halogenfri
IEC 60754-1; IEC 60754-2
Lederform
Rund

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall ledere
1
Ledertverrsnitt
4 mm²
Nominell ytre diameter
5,6 mm
Nettovekt kg/km (ca.)
61 kg/km
Ytre diameter min.
5,3 mm
Ytre diameter maks.
5,9 mm
Lederdiameter
2,5 mm
Nominell isolasjonstykkelse
0,7 mm
Nominell kappetykkelse
0,8 mm
Ytre diameter
- mm

Elektriske egenskaper

Elektriske egenskaper

Maks. tillatt belastning nominelt
39 A
Normert spenning i 3 fase systemer Uo/U
1.0/1.0 (1.2) kV AC 1.5/1.5 (1.8) kV DC
Maks ledermotstand DC v/ 20 °C
5,09 Ohm/km
Maks ledermotstand DC v/ 90 °C
5,880 Ohm/km
Perm current rating in air 30°C
- A
Strømføringsevne i luft ved 60 °C
55 A
Strømføringsevne på kabelbane ved 60 °C
52 A
Tillat kortslutningsstrøm leder i 1 s
0,5 kA

Mekaniske egenskaper

Mekaniske egenskaper

Gjentatt bøying
100 000 gjentakelser med reversbøying
Hyppig vridning
100 000 gjentakelser
Motstandsevne støt
Testmetode AG2 (middels hardt) i henhold til HD 60364-5-52
Strekkstyrke
60 N

Bruksegenskaper

Bruksegenskaper

Driftstemperatur område
-40 ... 90 °C
Forpakning
Trommel
Maks. tillatt ledertemperatur
120 °C
Maks. ledertemperatur v/ kortslutning
250 °C
Korrosive gasser
IEC 60754-2
Røyktetthet
IEC 61034-1-2
Motstandsdyktig mot Ozon
EN 50396:2005
Værbestandig/-het
Meget god
Flammehemmende
IEC 60332-1
Korrosive eller forurensende stoffer
Testmetode AF 3 (sporadisk) i henhold til HD 60364-5-52
Min. bøyeradius ferdig installert
17,7 mm
Motstand mot vibrasjon
Testmetode AH 3 (harde industrielle forhold) i henhold til HD 60364-5-52
Motstandsdyktighet mot UV
EN 50289-4-17 metode A, i 720 timer. Nexans' test i 4000 timer.
RoHS konformitet
RoHS 2011/65/EU
Standardlengde
- m
Termisk motstandsdyktighet
IEC 60216-1-2
Utendørs bruk (UV)
Testmetode AN 3 (høy solintensitet), permanent i henhold til EN 50565-1:2014
Vanntett
Passed 100 days 50°C water immersion test of EN 50525-2-21 annex D and E
