LANmark-OF UC Universal 24x Multimode 50/125 OM4 LSZH Eca Black

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    ISO/IEC 11801

Description and Application

The construction is suitable for indoor/outdoor use. It consists of a corrugated steel tape armouring providing full rodent protection. It is surrounded by glass yarns. The cable has a LSZH outer jacket.
The loose tube design has a capacity of up to 24 fibres.  Diameter of the fibres is 250 um.  Termination of these fibres is done with splicing of pigtails.
The cable is watertight due to the gel in the loose tube and the watertight glass yarns.

 Construction

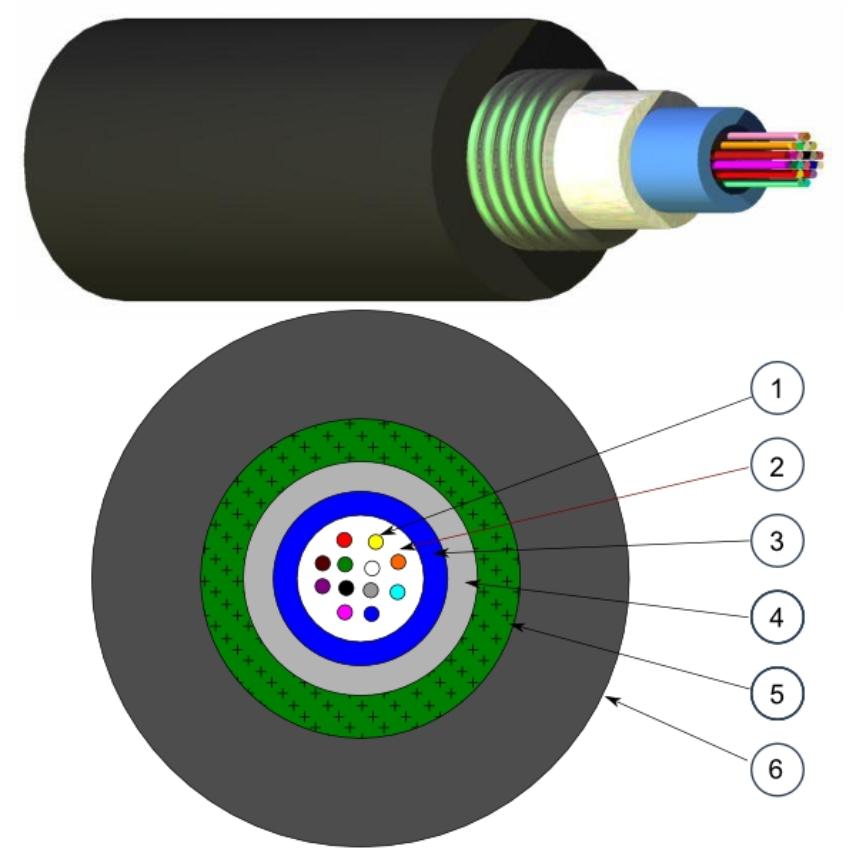

 Legend accompanying the cross section drawing:

  1. Optical fibres (250 um)
  2. Gel
  3. Loose tube
  4. Reinforced watertight glass yarns
  5. Corrugated steel tape armour
  6. LSZH outer jacket with UV resistant additive


Characteristics

  • Indoor/Outdoor cable
  • Flame retardant (IEC 60332-1 and NFC 32070 C2) and fire retardant (IEC 60332-3 and NFC 32070 C1)
  • Designed for termination by splicing
  • Central loose tube design
  • Corrugated steel protection
  • Waterproof structure, rodent resistant and UV-resistant
  • Available in all fibre grades
  • Available from 4-24 fibres

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Fibertype
OM4 50/125

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall optiske fibre
24
Nominell ytre diameter
8,5 mm
Vekt (ca.)
104 kg/km

Mekaniske egenskaper

Mekaniske egenskaper

Maximum pulling force (IEC 60794-1-2-E1)
1500 N
Maximum operating pulling force
450 N
Motstandsevne støt
3 impacts of 5 N.m
Motstand mot sammenpressing (IEC 794-1)
300 N/cm

Bruksegenskaper

Bruksegenskaper

Flammehemmende
IEC 60332-1
Brannbegrensende
IEC 60332-3
Min. statisk bøyeradius
130 mm
Min dynamisk bøyeradius
170,0 mm
Temperaturområde under installasjon
0 - 40 °C
Driftstemperatur område
-40 - 60 °C
Lagringstemperatur område
-40 - 60 °C

Ressurser

Ressurser

Ytelseserklæring

  • Ytelseserklæring nr. : 1000115-BEFR-011
  • Sertifiseringsdato : 15.10.21
  • Verifikasjon av ytelsesdata og egenskaper : System 3
  • Sertifisert organ : NB 2659
  • Deklarert ytelse : Eca
