LANmark-7 S/FTP AWG23 Kat 7 LSZH Orange 1000m

Beskrivelse

Beskrivelse

Standarder

  • Product
    EN 50173; EN 50288-4-1; IEEE 802.3bt (PoE++); ISO/IEC 61156-5
  • Internasjonal
    ISO/IEC 11801

Nexans LANmark-7 datakabler for spredenett er produsert og testet i henhold til de siste spesifikasjonene for Kategori 7 kravene som er definert av den Europeiske og Internasjonale kabelstandarden. De er egnet til installasjoner for applikasjoner opp til 600 MHz.

  • 1000Base-T
  • 1000Base-TX
  • 10GBase-T
  • CATV opp til 862MHz

Design

LANmark-7 kabler består av entrådet kobberledere og er i henhold til segregasjonsklasse D. Kabelen har felles flettet kobberskjerm og folie rundt hvert av parene. Kablene er tilgjengelig med orange LSZH ytterkappe.

Egenskaper

Nexans LANmark-7 kablene er i henhold til kravene til de Internasjonale og Europeiske kabelstandardene (ISO/IEC 11801, IEC 61156-5, EN 50173, EN 50288 og TIA/EIA 568-C.2). Kabelen har brannklasse Dca-s2,d1,a1.

Installasjon

For å få riktig oppsett/verdier av installasjonstestene er kablene merket med NVP verdien, som må legges inn i nettverktesteren.

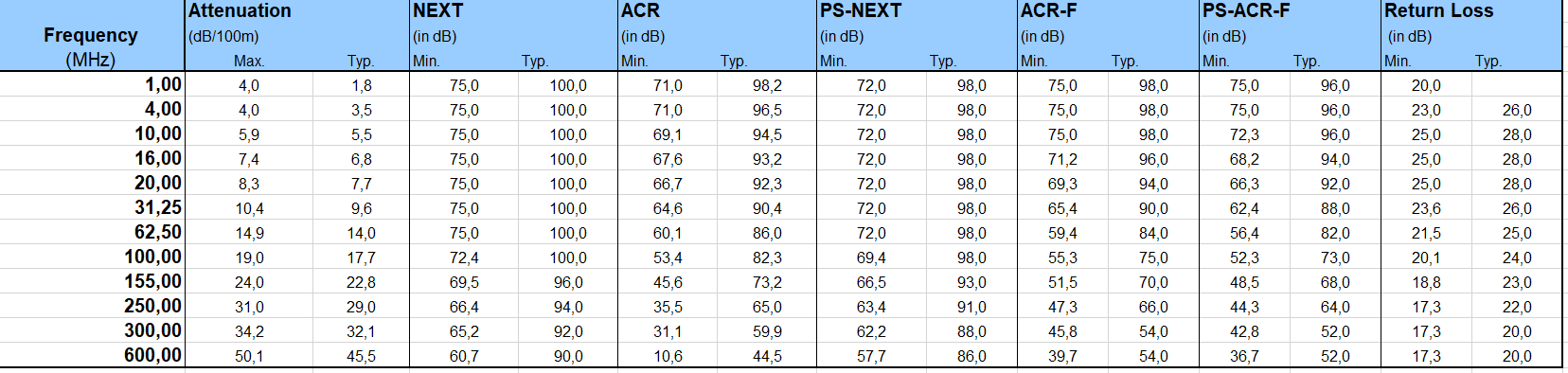

Electrical Performance LANmark-7 Cable

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Kabeltype
S/FTP
Skjerm
Aluminium foil + tinned copper braiding
Jordtråd
Nei
Blyfri
Ja
Ytre kappe
LSZH
Kappefarge
Orange

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall par
4
Diameter over isolert leder
1,42 mm
Nominell ytre diameter
7,0 mm
Leder dimensjon (AWG)
23
Vekt (ca.)
50 kg/km

Elektriske egenskaper

Elektriske egenskaper

Karakteristisk impedans
100 Ohm
Maks. transferimpedans v/ 30 MHz
50 Ohm/km
Gjensidig (par) kapasitans (nF/km)
45 nF/km
Maks ledermotstand DC v/ 20 °C
80 Ohm/km

Transmisjonsegenskaper

Transmisjonsegenskaper

Skew
25 ns/100m
Hastighetsfaktor
82 %
Forplantnings forsinkelse, maks @ 100 MHz
536 ns/100m
Coupling attenuation at 30 MHz
>85 dB

Mekaniske egenskaper

Mekaniske egenskaper

Maximum operating pulling force
100 N

Bruksegenskaper

Bruksegenskaper

Kategori
Cat. 7
Område
LANmark-7
Temperaturområde under installasjon
-10 ... 60 °C
Driftstemperatur område
-20 ... 60 °C
Minimum Bend Radius - During Installation (under Tension)
56 mm
Min. bøyeradius ferdig installert
28 mm
Flammehemmende
IEC 60332-1
Brannbegrensende
-
Røyktetthet
IEC 61034-2
Korrosive gasser
IEC 60754-1; IEC 60754-2
Standardlengde
1000 m
Forpakning
Snelle

Ressurser

Ressurser

Dokumentasjon

xls — 0 B

Ytelseserklæring

  • Ytelseserklæring nr. : 1001192-NOLA
  • Sertifiseringsdato : 30.10.2023
  • Verifikasjon av ytelsesdata og egenskaper : System 3
  • Sertifisert organ : 1000084-FRFU-001
  • Deklarert ytelse : Dca-s2,d1,a1
