LANmark-6A F/FTP AWG23 Cat 6A LSZH Cca s1a d1 a1 Orange 500m reel

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    EN 50173-1; EN 50288-4-1; IEC 60332-3-24; IEC 61156-5; IEEE 802.3bt (PoE++); ISO/IEC 11801

LANmark-6A kablen er den ideelle løsningen for et 10G Ethernet nettverk. Serien har blitt utviklet spesielt for å dekke de høyere frekvensene som et 10 Gigabit Ethernet krever, samtidig som du opprettholder fullstendig bakover kompatibilitet med dagens behov. Alle LANmark-6A kablene er skjermet for å sikre immunitet mot Alien Crosstalk og andre eksterne støykilder.

  • 10Base-T Ethernet
  • 100Base-TX Fast Ethernet
  • 1000Base-TX Gigabit Ethernet
  • 10GBase-T 10 Gigabit Ethernet IEEE 802.3
  • 155 Mbit ATM
  • 1.2 Gbit ATM

Design

LANmark-6A F/UTP kabler består av entrådet kobberledere og er i henhold til segregasjonsklasse C. Senterelementet reduserer risikoen for klem- og krøllskader på kabelen. Rundt parene er det en felles folieskjerm. Kablene er tilgjengelig med orange LSZH ytterkappe.

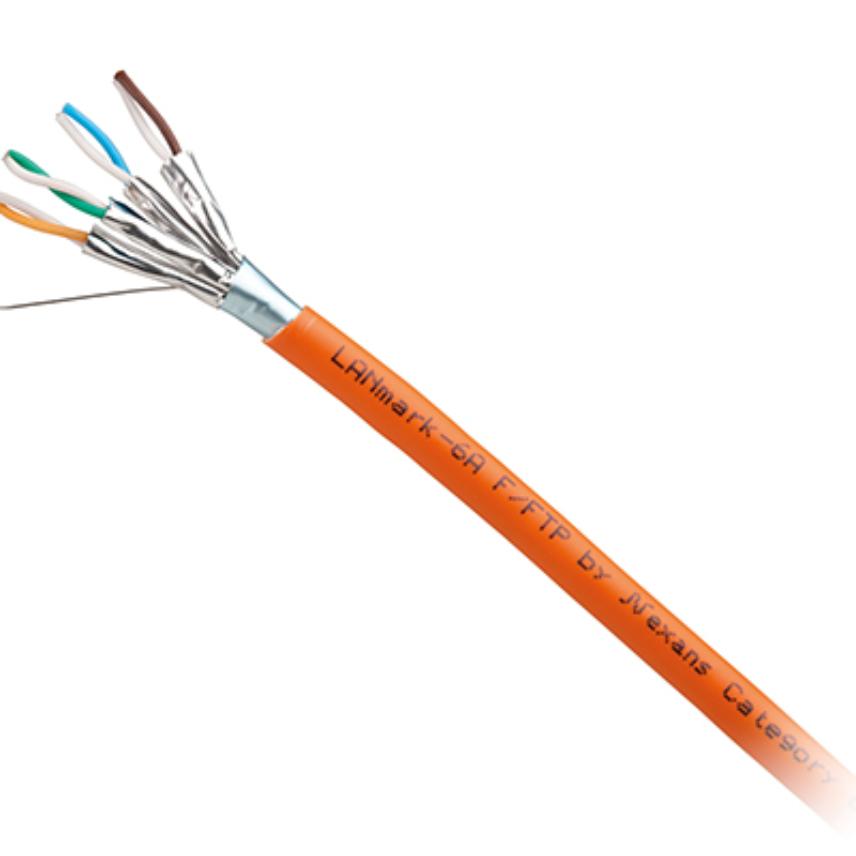

LANmark-6A F/FTP kabler består av entrådet kobberledere og er i henhold til segregasjonsklasse D. Kabelen har folieskjerm rundt hvert av parene, samt at det er en felles folie rundt alle fire parene. Kablene er tilgjengelig med orange LSZH ytterkappe.

Egenskaper

LANmark-6A kablene er i henhold til kravene til de Internasjonale, Europeiske og Amerikanske kabelstandardene (ISO/IEC 11801, IEC 61156-5, EN 50173, EN 50288 og TIA/EIA 568-C.2). Kabelene har brannklasse Dca-s2,d1,a1.

Når kabelen brukes i kombinasjon med LANmark-6A Evo-konnektorer og LANmark-6A Ultim-patchesnorer støtter systemet 10GBase-T applikasjonene som definert i IEEE 802.3an. Systemet oppfyller eller overgår kravene til permanent link og kanal for kategori 6A og klasse EA som er definert i TIA / EIA 568-C.2 og ISO / IEC 11801

Installasjon

For å få riktig oppsett/verdier av installasjonstestene, er kablene merket med NVP verdien som må legges inn i testinstrumentet.

Electrical Performance LANmark-6A FFTP Cable

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Kabeltype
F/FTP
Ytre kappe
LSZH
Farge
Orange
Ledermateriale
-
Ledertype
-

Dimensjonsegenskaper

Dimensjonsegenskaper

Diameter over isolert leder
1,36 mm
Leder dimensjon (AWG)
23
Nominell ytre diameter
7,7 mm
Vekt (ca.)
59 kg/km

Elektriske egenskaper

Elektriske egenskaper

Gjensidig (par) kapasitans (nF/km)
45 nF/km
Karakteristisk impedans
100 Ohm
Maks ledermotstand DC v/ 20 °C
80 Ohm/km
Maks. transferimpedans v/ 30 MHz
120 Ohm/km

Transmisjonsegenskaper

Transmisjonsegenskaper

Krysstale dempning v/ 250MHz
37,2 dB/100m
Coupling attenuation at 30 MHz
>85 dB
Forplantnings forsinkelse, maks @ 100 MHz
536 ns/100m
Hastighetsfaktor
82 %
Skew
30 ns/100m

Mekaniske egenskaper

Mekaniske egenskaper

Maximum operating pulling force
100 N

Bruksegenskaper

Bruksegenskaper

Kategori
Cat. 6A
Område
LANmark-6A
Temperaturområde under installasjon
-10 ... 60 °C
Driftstemperatur område
-20 ... 60 °C
Minimum Bend Radius - During Installation (under Tension)
62 mm
Min. bøyeradius ferdig installert
31 mm
Flammehemmende
IEC 60332-1
Røyktetthet
IEC 61034
Korrosive gasser
IEC 60754-1; IEC 60754-2
Standardlengde
500 m
Forpakning
Snelle

Ressurser

Ressurser

Dokumentasjon

xls — 0 B

Ytelseserklæring

  • Ytelseserklæring nr. : 1001182-NOLA
  • Sertifiseringsdato : 23.10.2023
  • Verifikasjon av ytelsesdata og egenskaper : System 3
  • Sertifisert organ : 2659
  • Deklarert ytelse : Dca-s2,d1,a1
