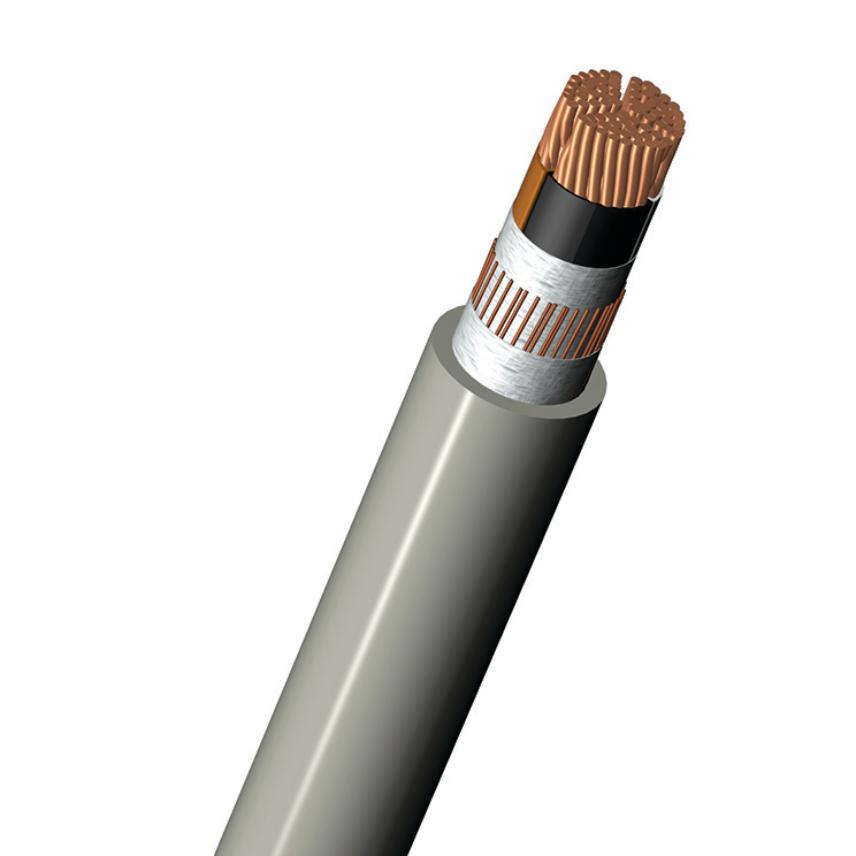

PFSP 1kV 4x6/6
PFSP 1kV 4x6/6
Installasjons- og jordkabel med kobberleder
Les mer- Nexans art.nr. : 10021726
- El.nr. : 1067058
- EAN : 7045210007893
Beskrivelse
Beskrivelse
Standarder
-
InternasjonalEN 50265; HD 603.3J; IEC 60332-1
Anbefalt brukt i alle typer rom, samt utendørs. Kan forlegges direkte i jord uten ekstra beskyttelse. Kobberskjermen er dimensjonert slik at den tilfredsstiller kravene til jordleder (PE).
Tetting av kabeltamper: Hvis kabelen kappes, og tampen(e) blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå inntrengning av vann i leder som kan føre til korrosjon.
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Fyllkappemateriale
Ekstrudert
Leder fleksibilitet
Entrådet, klasse 1
Lederform
Rund
Med gul/grønn leder
Nei
Redusert tverrsnitt nøytralleder
Nei
Kappefarge
Grå
Ledertype
Flertrådet, rund
Ledermateriale
Glødd kobber
Ledermerking
Fargemerking
Isolasjon
Polyvinylklorid - PVC
Blyfri
Ja
Skjerm
Aluminiumsbånd + kobbertråd
Ytre kappe
Polyvinylklorid - PVC
Dimensjonsegenskaper
Dimensjonsegenskaper
Skjermtverrsnitt Cu
6 mm²
Lederdiameter
2,7 mm
Nominell ytre diameter
17,8 mm
Antall ledere
4
Sektor høyde
- mm
Tverrsnitt nøytralleder
- mm²
Ledertverrsnitt
6 mm²
Vekt (ca.)
57,0 kg/100m
Sektor bredde
- mm
Vekt (ca.)
570 kg/km
Elektriske egenskaper
Elektriske egenskaper
Normert spenning i 3 fase systemer Uo/U
0.6/1 kV
Mekaniske egenskaper
Mekaniske egenskaper
Kabelfleksibilitet
For fast installasjon
Bruksegenskaper
Bruksegenskaper
Min. bøyeradius v/gjentatt bøying eller bearbeiding
8 (xD)
Maks. Kontinuerlig ledertemperatur
70 °C
RoHS-godkjent
Ja
Ressurser
Ressurser
Strømføringsevner i ampere, PVC isolasjon, to belastede ledere
PVC isolasjon, to belastede ledere av kobber eller aluminium. Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 6.0 | 32.0 | 25.0 | 38.0 | 30.0 | 46.0 | 36.0 | 46.0 | 36.0 | 48.0 | 0.0 | 51.0 | 39.0 |
|
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg |
|
B2 Flerlederkabel i installasjonsrør på en trevegg |
|
C En- eller flerlederkabel montert på en trevegg |
|
D1 Flerlederkabel i en ledningskanal i jord |
|
D2 Enleder eller flerlederkabel direkte i jord |
|
E Flerlederkabel i luft |
Strømføringsevner i ampere, PVC isolasjon, tre belastede ledere
PVC isolasjon, tre belastede ledere av kobber eller aluminium. Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 6.0 | 29.0 | 23.0 | 34.0 | 27.0 | 41.0 | 32.0 | 38.0 | 30.0 | 41.0 | 0.0 | 43.0 | 33.0 |
|
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg |
|
B2 Flerlederkabel i installasjonsrør på en trevegg |
|
C En- eller flerlederkabel montert på en trevegg |
|
D1 Flerlederkabel i en ledningskanal i jord |
|
D2 Enleder eller flerlederkabel direkte i jord |
|
E Flerlederkabel i luft |
Salgs- og leveringsinformasjon
The cable is marked with LIFEMARK™
Ytelseserklæring
- Ytelseserklæring nr. : 1000321-SEGR
- Sertifiseringsdato : 26.07.17
- Verifikasjon av ytelsesdata og egenskaper : System 3
- Sertifisert organ : 0366
- Deklarert ytelse : Eca
