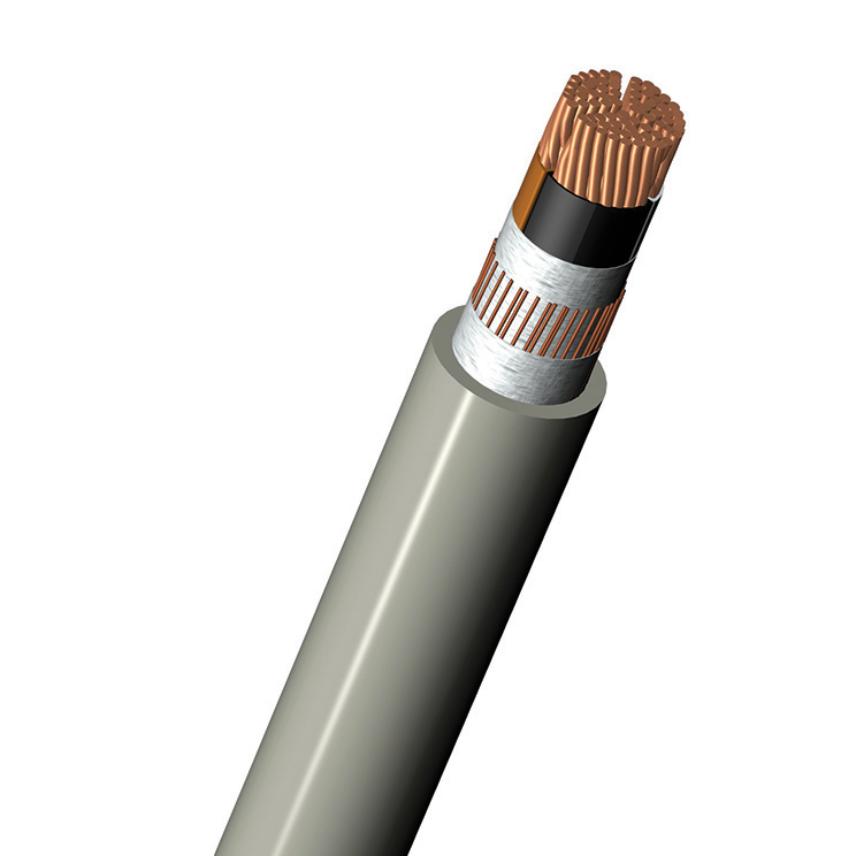

PFSP 0,6/1 kV med kobberleder (4x6 - 3x70 mm²)

Produkter

PFSP 1kV 4x6/6

Nexans art.nr. 10021726 - El.nr. 1067058

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 2,7 mm
  • Nominell ytre diameter: 17,8 mm
  • Antall ledere: 4
  • Ledertverrsnitt: 6 mm²



PFSP 1kV 2x10/10

Nexans art.nr. 10021706 - El.nr. 1067048

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 3,9 mm
  • Nominell ytre diameter: 18,0 mm
  • Antall ledere: 2
  • Ledertverrsnitt: 10 mm²



PFSP 1kV 3x10/10

Nexans art.nr. 10021712 - El.nr. 1067038

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 3,9 mm
  • Nominell ytre diameter: 18,6 mm
  • Antall ledere: 3
  • Ledertverrsnitt: 10 mm²



PFSP 1kV 4x10/10

Nexans art.nr. 10021727 - El.nr. 1067045

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 3,9 mm
  • Nominell ytre diameter: 20,0 mm
  • Antall ledere: 4
  • Ledertverrsnitt: 10 mm²



PFSP 1kV 2x16/16

Nexans art.nr. 10021707 - El.nr. 1067049

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 4,8 mm
  • Nominell ytre diameter: 20,0 mm
  • Antall ledere: 2
  • Ledertverrsnitt: 16 mm²



PFSP 1kV 3x16/16

Nexans art.nr. 10021713 - El.nr. 1067039

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 4,8 mm
  • Nominell ytre diameter: 21,0 mm
  • Antall ledere: 3
  • Ledertverrsnitt: 16 mm²



PFSP 1kV 4x16/16

Nexans art.nr. 10021728 - El.nr. 1067046

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 4,8 mm
  • Nominell ytre diameter: 23,1 mm
  • Antall ledere: 4
  • Ledertverrsnitt: 16 mm²



PFSP 1kV 3x25/16

Nexans art.nr. 10021714 - El.nr. 1067044

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 6,0 mm
  • Nominell ytre diameter: 24,4 mm
  • Antall ledere: 3
  • Ledertverrsnitt: 25 mm²



PFSP 1kV 4x25/16

Nexans art.nr. 10021729 - El.nr. 1067047

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 6,0 mm
  • Nominell ytre diameter: 26,6 mm
  • Antall ledere: 4
  • Ledertverrsnitt: 25 mm²



PFSP 1kV 3x35/16

Nexans art.nr. 10021715 - El.nr. 1067050

  • Forpakning: Trommel (999m)
  • Lederform: Rund
  • Lederdiameter: 7,0 mm
  • Nominell ytre diameter: 27,0 mm
  • Antall ledere: 3
  • Ledertverrsnitt: 35 mm²



PFSP 1kV 3x50/25

Nexans art.nr. 10021716 - El.nr. 1067051

  • Forpakning: Trommel (999m)
  • Lederform: Sektorformet
  • Lederdiameter: - mm
  • Nominell ytre diameter: 27,4 mm
  • Antall ledere: 3
  • Ledertverrsnitt: 50 mm²



PFSP 1kV 3x70/35

Nexans art.nr. 10021717 - El.nr. 1067052

  • Forpakning: Trommel (999m)
  • Lederform: Sektorformet
  • Lederdiameter: - mm
  • Nominell ytre diameter: 31,0 mm
  • Antall ledere: 3
  • Ledertverrsnitt: 70 mm²



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    EN 50265; HD 603.3J; IEC 60332-1

Anbefalt brukt i alle typer rom, samt utendørs. Kan forlegges direkte i jord uten ekstra beskyttelse. Kobberskjermen er dimensjonert slik at den tilfredsstiller kravene til jordleder (PE).

Tetting av kabeltamper: Hvis kabelen kappes, og tampen(e) blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå inntrengning av vann i leder som kan føre til korrosjon.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Kappefarge
Grå
Ledermateriale
Glødd kobber
Ledermerking
Fargemerking
Isolasjon
Polyvinylklorid - PVC
Blyfri
Ja
Ytre kappe
Polyvinylklorid - PVC

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
0.6/1 kV

Bruksegenskaper

Bruksegenskaper

Min. bøyeradius v/gjentatt bøying eller bearbeiding
8 (xD)
Flammehemmende
Ja
Maks. Kontinuerlig ledertemperatur
70 °C
RoHS-godkjent
Ja

Ressurser

Ressurser

Strømføringsevner i ampere, PVC isolasjon, to belastede ledere

PVC isolasjon, to belastede ledere av kobber eller aluminium.

Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord

Ledertverrsnitt
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 14.0 0.0 16.5 0.0 19.5 0.0 22.0 0.0 22.0 0.0 22.0 0.0
2.5 18.5 14.5 23.0 17.5 27.0 21.0 27.0 22.0 28.0 0.0 30.0 23.0
4.0 25.0 19.5 30.0 24.0 36.0 28.0 37.0 29.0 38.0 0.0 40.0 31.0
6.0 32.0 25.0 38.0 30.0 46.0 36.0 46.0 36.0 48.0 0.0 51.0 39.0
10.0 43.0 33.0 52.0 41.0 63.0 49.0 60.0 47.0 64.0 0.0 70.0 54.0
16.0 57.0 44.0 69.0 54.0 85.0 66.0 78.0 61.0 83.0 63.0 94.0 73.0
25.0 75.0 58.0 90.0 71.0 112.0 83.0 99.0 77.0 110.0 82.0 119.0 89.0
35.0 92.0 71.0 111.0 86.0 138.0 103.0 119.0 93.0 132.0 98.0 148.0 111.0
50.0 110.0 86.0 133.0 104.0 168.0 125.0 140.0 109.0 156.0 117.0 180.0 135.0
70.0 139.0 108.0 168.0 131.0 213.0 160.0 173.0 135.0 192.0 145.0 232.0 173.0
95.0 167.0 130.0 201.0 157.0 258.0 195.0 204.0 159.0 230.0 173.0 282.0 210.0
120.0 192.0 150.0 232.0 181.0 299.0 226.0 231.0 180.0 261.0 200.0 328.0 244.0
150.0 219.0 172.0 258.0 201.0 344.0 261.0 261.0 204.0 293.0 224.0 379.0 282.0
185.0 248.0 195.0 294.0 230.0 392.0 298.0 292.0 228.0 331.0 255.0 434.0 322.0
240.0 291.0 229.0 344.0 269.0 461.0 352.0 336.0 262.0 382.0 298.0 514.0 380.0
300.0 334.0 263.0 394.0 308.0 530.0 406.0 379.0 296.0 427.0 336.0 593.0 439.0
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg
B2 Flerlederkabel i installasjonsrør på en trevegg
C En- eller flerlederkabel montert på en trevegg
D1 Flerlederkabel i en ledningskanal i jord
D2 Enleder eller flerlederkabel direkte i jord
E Flerlederkabel i luft

Strømføringsevner i ampere, PVC isolasjon, tre belastede ledere

PVC isolasjon, tre belastede ledere av kobber eller aluminium.

Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord

Ledertverrsnitt
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 13.0 0.0 15.0 0.0 17.5 0.0 18.0 0.0 19.0 0.0 18.5 0.0
2.5 17.5 13.5 20.0 15.5 24.0 18.5 24.0 18.5 24.0 0.0 25.0 19.5
4.0 23.0 17.5 27.0 21.0 32.0 25.0 30.0 24.0 33.0 0.0 34.0 26.0
6.0 29.0 23.0 34.0 27.0 41.0 32.0 38.0 30.0 41.0 0.0 43.0 33.0
10.0 39.0 31.0 46.0 36.0 57.0 44.0 50.0 39.0 54.0 0.0 60.0 46.0
16.0 52.0 41.0 62.0 48.0 76.0 59.0 64.0 50.0 70.0 53.0 80.0 61.0
25.0 68.0 53.0 80.0 62.0 96.0 73.0 82.0 64.0 92.0 69.0 101.0 78.0
35.0 83.0 65.0 99.0 77.0 119.0 90.0 98.0 77.0 110.0 83.0 126.0 96.0
50.0 99.0 78.0 118.0 92.0 144.0 110.0 116.0 91.0 130.0 99.0 153.0 117.0
70.0 125.0 98.0 149.0 116.0 184.0 140.0 143.0 112.0 162.0 122.0 196.0 150.0
95.0 150.0 118.0 179.0 139.0 223.0 170.0 169.0 132.0 193.0 148.0 238.0 183.0
120.0 172.0 135.0 206.0 160.0 259.0 197.0 192.0 150.0 220.0 169.0 276.0 212.0
150.0 196.0 155.0 225.0 176.0 299.0 227.0 217.0 169.0 246.0 189.0 319.0 245.0
185.0 223.0 176.0 255.0 199.0 341.0 259.0 243.0 190.0 278.0 214.0 364.0 280.0
240.0 261.0 207.0 297.0 232.0 403.0 305.0 280.0 218.0 320.0 250.0 430.0 330.0
300.0 298.0 237.0 339.0 265.0 464.0 351.0 316.0 247.0 359.0 282.0 497.0 381.0
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg
B2 Flerlederkabel i installasjonsrør på en trevegg
C En- eller flerlederkabel montert på en trevegg
D1 Flerlederkabel i en ledningskanal i jord
D2 Enleder eller flerlederkabel direkte i jord
E Flerlederkabel i luft

Salgs- og leveringsinformasjon

The cable is marked with LIFEMARK™
