IFSI-EMC 0,6/1 kV Cu (3x2,5 - 4x240 mm²) m/Cu-skjerm

Produkter

IFSI-EMC 1kV 3x2,5/2,5

Nexans art.nr. 10551274 - El.nr. 1067333

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 13,0 mm
  • Vekt (ca.): 28,0 kg/100m
  • Ledertverrsnitt: 2,5 mm²

IFSI-EMC 1kV 4x2,5/2,5

Nexans art.nr. 10551275 - El.nr. 1067335

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 14,5 mm
  • Vekt (ca.): 30,0 kg/100m
  • Ledertverrsnitt: 2,5 mm²

IFSI-EMC 1kV 3x6/6

Nexans art.nr. 10551276 - El.nr. 1067337

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 16,0 mm
  • Vekt (ca.): 46,0 kg/100m
  • Ledertverrsnitt: 6 mm²

IFSI-EMC 1kV 4x6/6

Nexans art.nr. 10551277 - El.nr. 1067339

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 17,5 mm
  • Vekt (ca.): 52,0 kg/100m
  • Ledertverrsnitt: 6 mm²

IFSI-EMC 1kV 2x10/10

Nexans art.nr. 10021756 - El.nr. 1067324

  • Forpakning: Trommel (3000m)
  • Antall ledere: 2
  • Nominell ytre diameter: 17,5 mm
  • Vekt (ca.): 53,0 kg/100m
  • Ledertverrsnitt: 10 mm²

IFSI-EMC 1kV 3x10/10

Nexans art.nr. 10180264 - El.nr. 1067341

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 19,0 mm
  • Vekt (ca.): 68,0 kg/100m
  • Ledertverrsnitt: 10 mm²

IFSI-EMC 1kV 4x10/10

Nexans art.nr. 10118596 - El.nr. 1067330

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 20,5 mm
  • Vekt (ca.): 78,0 kg/100m
  • Ledertverrsnitt: 10 mm²

IFSI-EMC 1kV 2x16/16

Nexans art.nr. 10021757 - El.nr. 1067325

  • Forpakning: Trommel (3000m)
  • Antall ledere: 2
  • Nominell ytre diameter: 19,5 mm
  • Vekt (ca.): 76,0 kg/100m
  • Ledertverrsnitt: 16 mm²

IFSI-EMC 1kV 3x16/16

Nexans art.nr. 10180265 - El.nr. 1067342

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 21,0 mm
  • Vekt (ca.): 93,0 kg/100m
  • Ledertverrsnitt: 16 mm²

IFSI-EMC 1kV 4x16/16

Nexans art.nr. 10118597 - El.nr. 1067331

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 22,5 mm
  • Vekt (ca.): 110,0 kg/100m
  • Ledertverrsnitt: 16 mm²

IFSI-EMC 1kV 3x25/16

Nexans art.nr. 10119699 - El.nr. 1067321

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 25,0 mm
  • Vekt (ca.): 133,0 kg/100m
  • Ledertverrsnitt: 25 mm²

IFSI-EMC 1kV 4x25/16

Nexans art.nr. 10180273 - El.nr. 1067351

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 26,5 mm
  • Vekt (ca.): 160,0 kg/100m
  • Ledertverrsnitt: 25 mm²

IFSI-EMC 1kV 3x35/16

Nexans art.nr. 10180267 - El.nr. 1067343

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 27,0 mm
  • Vekt (ca.): 168,0 kg/100m
  • Ledertverrsnitt: 35 mm²

IFSI-EMC 1kV 4x35/16

Nexans art.nr. 10180274 - El.nr. 1067352

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 29,0 mm
  • Vekt (ca.): 199,0 kg/100m
  • Ledertverrsnitt: 35 mm²

IFSI-EMC 1kV 3x50/25

Nexans art.nr. 10180268 - El.nr. 1067344

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 27,0 mm
  • Vekt (ca.): 192,0 kg/100m
  • Ledertverrsnitt: 50 mm²

IFSI-EMC 1kV 4x50/25

Nexans art.nr. 10180275 - El.nr. 1067353

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 29,0 mm
  • Vekt (ca.): 290,0 kg/100m
  • Ledertverrsnitt: 50 mm²

IFSI-EMC 1kV 3x70/35

Nexans art.nr. 10243730 - El.nr. 1067345

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 31,0 mm
  • Vekt (ca.): 269,0 kg/100m
  • Ledertverrsnitt: 70 mm²

IFSI-EMC 1kV 4x70/35

Nexans art.nr. 10180276 - El.nr. 1067354

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 34,0 mm
  • Vekt (ca.): 322,0 kg/100m
  • Ledertverrsnitt: 70 mm²

IFSI-EMC 1kV 3x95/50

Nexans art.nr. 10180269 - El.nr. 1067346

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 35,0 mm
  • Vekt (ca.): 356,0 kg/100m
  • Ledertverrsnitt: 95 mm²

IFSI-EMC 1kV 4x95/50

Nexans art.nr. 10180277 - El.nr. 1067355

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 38,0 mm
  • Vekt (ca.): 437,0 kg/100m
  • Ledertverrsnitt: 95 mm²

IFSI-EMC 1kV 3x120/70

Nexans art.nr. 10243731 - El.nr. 1067347

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 38,0 mm
  • Vekt (ca.): 448,0 kg/100m
  • Ledertverrsnitt: 120 mm²

IFSI-EMC 1kV 4x120/70

Nexans art.nr. 10180278 - El.nr. 1067356

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 42,0 mm
  • Vekt (ca.): 560,0 kg/100m
  • Ledertverrsnitt: 120 mm²

IFSI-EMC 1kV 3x150/70

Nexans art.nr. 10180270 - El.nr. 1067348

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 41,0 mm
  • Vekt (ca.): 532,0 kg/100m
  • Ledertverrsnitt: 150 mm²

IFSI-EMC 1kV 4x150/70

Nexans art.nr. 10180279 - El.nr. 1067357

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 47,5 mm
  • Vekt (ca.): 680,0 kg/100m
  • Ledertverrsnitt: 150 mm²

IFSI-EMC 1kV 3x185/95

Nexans art.nr. 10243732 - El.nr. 1067349

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 45,0 mm
  • Vekt (ca.): 655,0 kg/100m
  • Ledertverrsnitt: 185 mm²

IFSI-EMC 1kV 4x185/95

Nexans art.nr. 10243595 - El.nr. 1067358

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 51,5 mm
  • Vekt (ca.): 830,0 kg/100m
  • Ledertverrsnitt: 185 mm²

IFSI-EMC 1kV 3x240/120

Nexans art.nr. 10243594 - El.nr. 1067350

  • Forpakning: Trommel (500m)
  • Antall ledere: 3
  • Nominell ytre diameter: 52,0 mm
  • Vekt (ca.): 860,0 kg/100m
  • Ledertverrsnitt: 240 mm²

IFSI-EMC 1kV 4x240/120

Nexans art.nr. 10180280 - El.nr. 1067359

  • Forpakning: Trommel (500m)
  • Antall ledere: 4
  • Nominell ytre diameter: 58,0 mm
  • Vekt (ca.): 1080,0 kg/100m
  • Ledertverrsnitt: 240 mm²

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    HD 604.5D
  • Nasjonal
    NEK HD 604-5D; NEK IEC 60754-1; NEK IEC 60754-2 ; NEK IEC 61034; SS 424 14 18

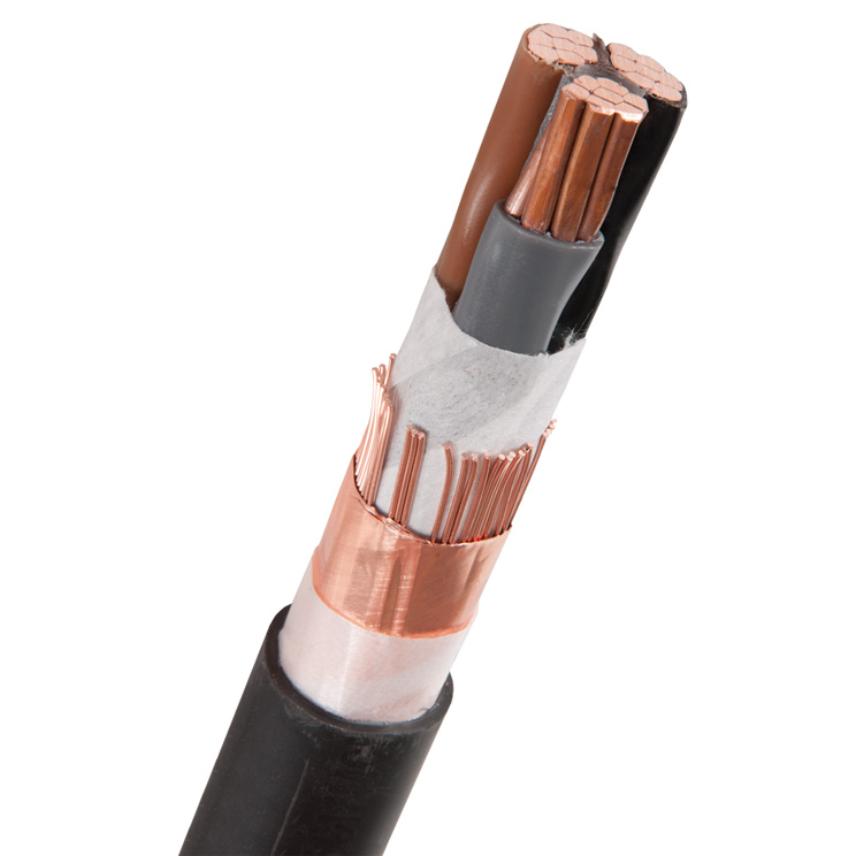

IFSI-EMC med Cu-Skjerm er en halogenfri installasjonskabel, med PEX (XLPE) isolerte ledere av flertrådet kobber. Runde ledere for tverrsnitt opp til og med 35 mm², mens større tverrsnitt, 50 mm² og større har sektorformede ledere. Skjerm av kobbertråder samt heldekkende kobberbånd i motspiral (med overlapp, 100% optisk dekning). Kobberbåndet kombinert med skjermledere av kobber gir lav transferimpedans. Skjermen kan enkelt tilkobles "EMC" innføringsnippler, og gir skjerming mot EMI (innstråling) og EME (utstråling) i henhold til EMC direktivet.

Ytre kappe i svart UV bestandig utførelse.

Anbefalt brukt i alle slags rom, samt utendørs. Kan forlegges direkte i jord uten ekstra beskyttelse.

Kobberskjermen er dimensjonert slik at den tilfredsstiller kravene til jordleder (PE).

Tetting av kabeltamper: Hvis kabelen kappes, og tampen(e) blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå inntrengning av vann i leder som kan føre til korrosjon.

Minimum installasjonstemperatur: 0 grader Celsius

CENELEC betegnelse: NO-N1XCZ1-R (S)



Lifemark(TM) merking

Bestandig merking på ytre kappe som spesifiserer plastkvalitet, med tanke på optimal fremtidig gjenvinning.



Standarder

IFSI-EMC er produsert og testet i henhold HD 604-5D.



Miljø og kvalitetssystemer

Produserende enhet sertifisert i henhold til ISO 9001, IRIS, ISO/TS 16949 og ISO 14001.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Isolasjon
PEX
Farge
Svart
Halogenfri
Ja

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
0.6/1 kV

Bruksegenskaper

Bruksegenskaper

Min. installasjonstemperatur
-10 °C
Maks. Kontinuerlig ledertemperatur
90 °C
Motstandsdyktighet mot UV
Ja
Standardlengde
500 m
Korrosive gasser
IEC 60754-2
Min. bøyeradius ferdig installert
8 (xD)
Minimum driftstemperatur
-40 °C
Røyktetthet
IEC 61034

Ressurser

Ressurser

Dokumentasjon

Salgs- og leveringsinformasjon

Trommel/forpakning er merket med leverandørnavn, navn og type på kabel, samt lengde. Begge ender er forseglet.
