TSLI 72 - 170 kV enleder

Produkter

TSLI 170 kV 1x400A/50 NY

Nexans art.nr. 10571468

  • Forpakning: Trommel (m)



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    IEC 60840

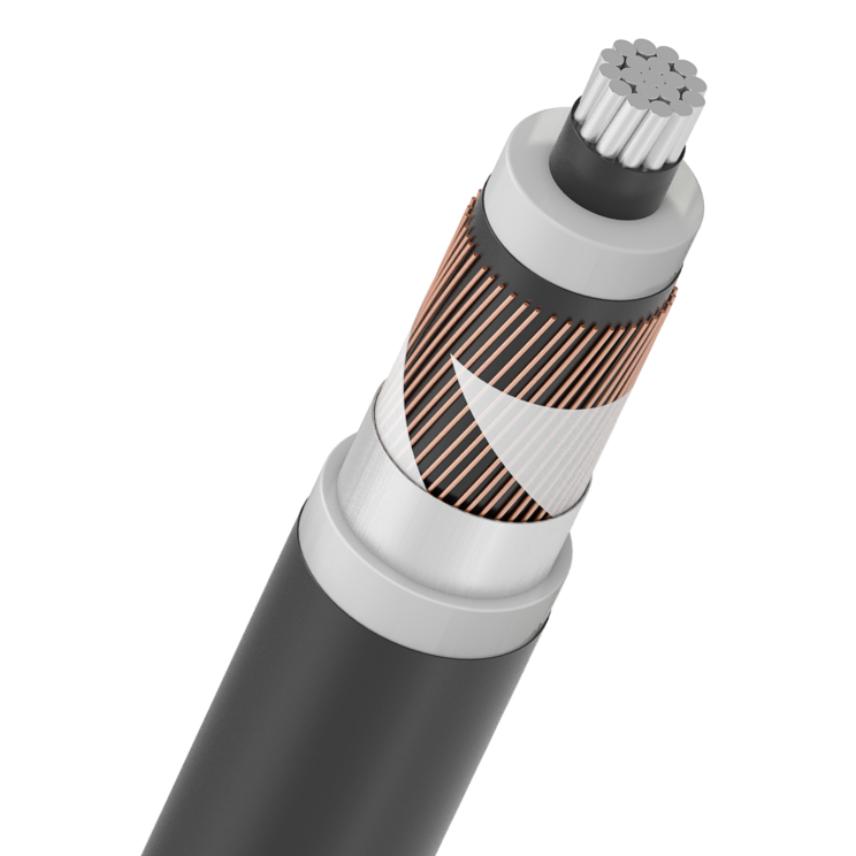

Konstruksjon:

Leder: Flertrådet, komprimert aluminiumsleder fyllt med svellpulver.

Indre halvleder: Ekstrudert, tverrbundet  halvledende lag.

Isolasjon: Ekstrudert, tørrvulkanisert polyetylen (PEX).

Ytre halvleder:Ekstrudert, halvledende lag.

Skjerm: Et lag med runde, glødde kobbertråder.

Skjermtverrsnitt: Oppgitt tverrsnitt er  fysisk tverrsnitt av kobbertråder i skjerm.

Svellebånd: Et lag svellende bånd for å hindre langsinntrengning av vann.

Diffusjonssperre: Et lag aluminiumslaminat med overlapp limt fast til ytre kappe.

Ytre kappe: Ytre kappe av brannhemmende materiale som er UV-bestandig.

Brukerfordeler: Diffusjonstett høyspentkabel med brannhemmende ytre kappe.

Brukersted: Innendørs, tuneller, transformatorstasjoner, industrianlegg og utendørs

Bruksområde: Høyspent energidistribusjon

Brannegenskaper: Halogenfri og Brannhemmende

Kabelmerking: NEXANS NS TSLI  kV 1 x mm²/mm² MND ÅR, metermerking

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Ledermateriale
Aluminium
Lederform
Rund komprimert
Isolasjonsskjerm
Ekstrudert
Isolasjon
Ekstrudert PEX
Lederskjerm
Extruded
Skjerm
Kobbertråd
Radiell vanntetting
Ja
Leder fleksibilitet
Flertrådet, klasse 2

Dimensjonsegenskaper

Dimensjonsegenskaper

Ledertverrsnitt
400 mm²
Lederdiameter
23,2 mm
Diameter over isolert leder
62,4 mm
Nominell ytre diameter
76,0 mm
Vekt (ca.)
5,541 kg/m
Antall ledere
1

Elektriske egenskaper

Elektriske egenskaper

Maks. driftsspenning
170 kV
Normert spenning i 3 fase systemer Uo/U
87/150 (170) kV

Ressurser

Ressurser

Salgs- og leveringsinformasjon

Kablene må behandles meget forsiktig ved temperaturer under 0 °C, spesielt må slagpåkjenninger unngås. Hvis en PEX-isolert kabels temperatur er under -10 °C ved utlegning, må man gjøre spesielle tiltak, som for eksempel oppvarming av hele trommelen, for å unngå skader på kabelen. Det er temperaturen i kabelen som er avgjørende, så en kan godt legge ut og bøye en kabel selv om lufttemperaturen er under -10 °C hvis kabelen er varmet opp på forhånd, og dens temperatur ikke synker under -10 °C ved behandlingen.
