TSLF(HD)-OFJ 24kV 2x1x50A G144 KGF50 MP

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    HD 620.10K

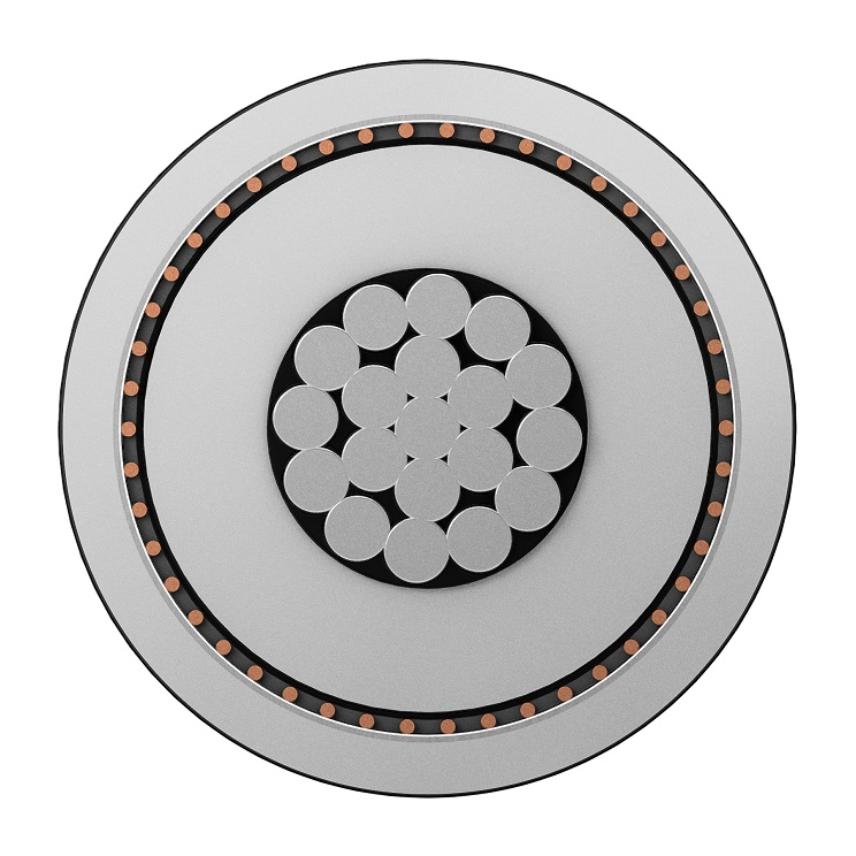

Konstruksjon:

Leder: Flertrådet, komprimert aluminiumsleder fyllt med svellpulver.

Indre halvleder: Ekstrudert, tverrbundet  halvledende lag.

Isolasjon: Ekstrudert, tørrvulkanisert, tverrbundet polyetylen (PEX).

Ytre halvleder:Ekstrudert, halvledende lag.

Skjerm: Et lag med runde, glødde kobbertråder med en motspiral.

Skjermtverrsnitt: Oppgitt tverrsnitt er fysisk tverrsnitt av kobbertråder i skjerm i en fase.

Svellebånd: Et lag svellende bånd for å hindre langsinntrengning av vann.

Diffusjonssperre: Aluminiumslaminat limt fast til ytre kappe.

Ytre kappe: Ytre kappe av HD polyetylen.

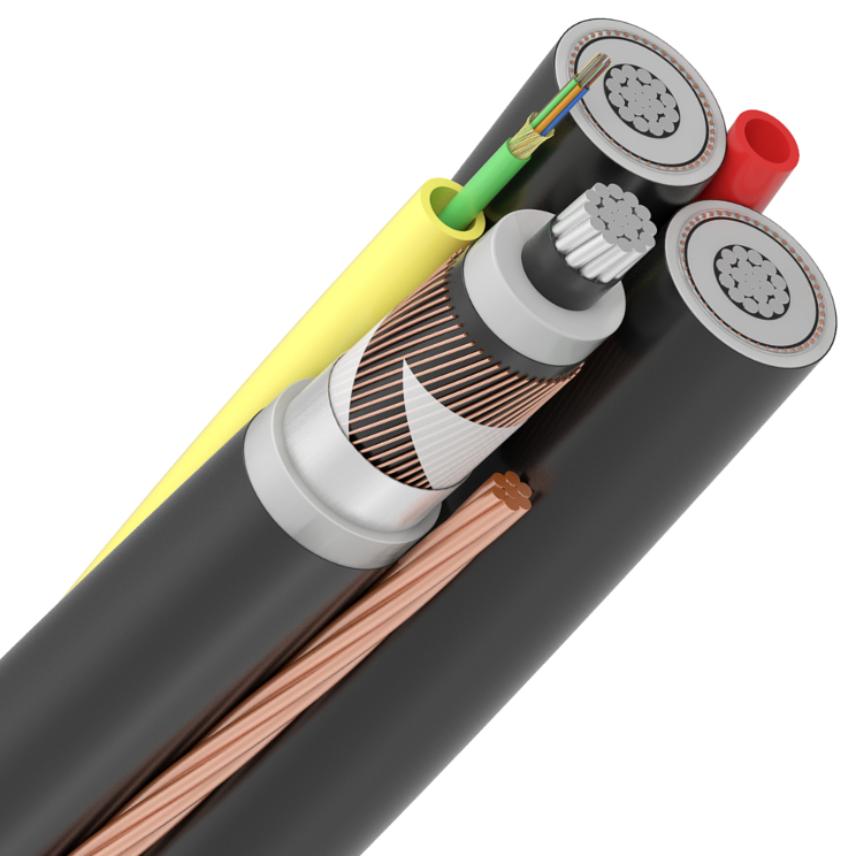

Snoing: Tre faser er snodd sammen med en jordtråd.

Bruksfordeler: Legging av jordtråden skjer samtidig med legging av kraftfasene.

Ytre kappe av HD polyetylen gjør den meget mekanisk sterk.

Brukersted: Utendørs, i jord og innendørs.

Innendørs må kablene dekkes med brannhemmende maling der det er krav til brannhemming.

Bruksområde: Høyspent energidistribusjon,Halogenfri

Kabelmerking: NEXANS NS TSLF XX KV 1 x mm²/mm² MND

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Ledermateriale
Aluminium
Lederform
Rund komprimert
Materiale brukt for langsgående vanntetthet
Svellepulver
Isolasjonsskjerm
Ekstrudert
Isolasjon
PE or XLPE
Lederskjerm
Ekstrudert
Skjerm
Kobbertråd
Ytre kappe
HDPE
Radiell vanntetting
Ja

Dimensjonsegenskaper

Dimensjonsegenskaper

Ledertverrsnitt
50 mm²
Lederdiameter
8,0 mm
Diameter over isolert leder
19,3 mm
Skjermtverrsnitt Cu
10 mm²
Gj.sn. tykkelse ytre kappe
2,1 mm
Nominell ytre diameter
58,2 mm
Vekt (ca.)
2,7 kg/km
Antall ledere
3
Antall optiske fibre
144
Indre diameter
10 mm
Nominell isolasjonstykkelse
5,5 mm
Normert skjermtverrsnitt
25 mm²
Rørdiameter
14 mm
Tverrsnitt jordleder
50 mm²

Elektriske egenskaper

Elektriske egenskaper

Maks ledermotstand DC v/ 20 °C
0,641 Ohm/km
Reaktans trekant 50 Hz
- Ohm/km
Maks. driftsspenning
24 kV
Tillatt belastning i jord v/ 15°C - trekant forlegning
- A
Tillatt belastning i luft v/ 25°C - trekantforlegning
- A
Tillatt kortslutningsstrøm
- A
Nominell kapasitans leder -jord
0,16 µF / km

Mekaniske egenskaper

Mekaniske egenskaper

Min. bøyediameter v/ gjentatt bøying
- mm
Nominelt (maks.) permanent strekk
- kN

Bruksegenskaper

Bruksegenskaper

Maks. Kontinuerlig ledertemperatur
90 °C
Maks. ledertemperatur v/ kortslutning
250 °C
Min. installasjonstemperatur
−20 °C
Min. bøyeradius v/gjentatt bøying eller bearbeiding
5 (xD)
