TXXI-Inntak og RL 0,6/1 kV
TXXI-Inntak og RL 0,6/1 kV
Halogenfri og brannhemmende kraftkabel beregnet for inntak, veilys eller generell utendørs bruk.
Les merTXXI Inntak 0,6/1 kV 4G25 mm² AFR
Nexans art.nr. 10556893 - El.nr. 1007475
- Forpakning: Trommel (1000m)
- Ledertverrsnitt: 25 mm²
- Antall ledere: 4
- Nominell ytre diameter: 24,0 mm
- Vekt (ca.): 0,5 kg/m
- Tillatt belastning i luft: 105 A
- Tillatt belastning nedgravd: 125 A
- Nullresistans (20 grader C): 4,8 Ohm/km
- Driftskapasitans per fase Cd: 0,07 µF / km
- Maksimal tillatt strekkstyrke: 3 kN
TXXI Inntak 0,6/1 kV 4G50 mm² AFR
Nexans art.nr. 10556895 - El.nr. 1007476
- Forpakning: Trommel (1000m)
- Ledertverrsnitt: 50 mm²
- Antall ledere: 4
- Nominell ytre diameter: 31,0 mm
- Vekt (ca.): 0,9 kg/m
- Tillatt belastning i luft: 165 A
- Tillatt belastning nedgravd: 180 A
- Nullresistans (20 grader C): 2,56 Ohm/km
- Driftskapasitans per fase Cd: 0,08 µF / km
- Maksimal tillatt strekkstyrke: 6 kN
TXXI Inntak 0,6/1 kV 4G95 mm² AFR NY
Nexans art.nr. 10564534 - El.nr. 1007461
- Forpakning: Trommel (1000m)
- Ledertverrsnitt: 95 mm²
- Antall ledere: 4
- Nominell ytre diameter: 40,5 mm
- Vekt (ca.): 1,6 kg/m
- Tillatt belastning i luft: 245 A
- Tillatt belastning nedgravd: 260 A
- Nullresistans (20 grader C): 1,28 Ohm/km
- Driftskapasitans per fase Cd: 0,09 µF / km
- Maksimal tillatt strekkstyrke: 11,4 kN
TXXI Inntak 0,6/1 kV 4G150 mm² AFR NY
Nexans art.nr. 10564535 - El.nr. 1007463
- Forpakning: Trommel (1000m)
- Ledertverrsnitt: 150 mm²
- Antall ledere: 4
- Nominell ytre diameter: 49,5 mm
- Vekt (ca.): 2,4 kg/m
- Tillatt belastning i luft: 320 A
- Tillatt belastning nedgravd: 335 A
- Nullresistans (20 grader C): 0,824 Ohm/km
- Driftskapasitans per fase Cd: 0,09 µF / km
- Maksimal tillatt strekkstyrke: 18 kN
TXXI Inntak 0,6/1 kV 4G240 mm² AFR NY
Nexans art.nr. 10564536 - El.nr. 1007465
- Forpakning: Trommel (m)
- Ledertverrsnitt: 240 mm²
- Antall ledere: 4
- Nominell ytre diameter: 62,7 mm
- Vekt (ca.): 3,9 kg/m
- Tillatt belastning i luft: 430 A
- Tillatt belastning nedgravd: 435 A
- Nullresistans (20 grader C): 0,5 Ohm/km
- Driftskapasitans per fase Cd: 0,1 µF / km
- Maksimal tillatt strekkstyrke: 28,8 kN

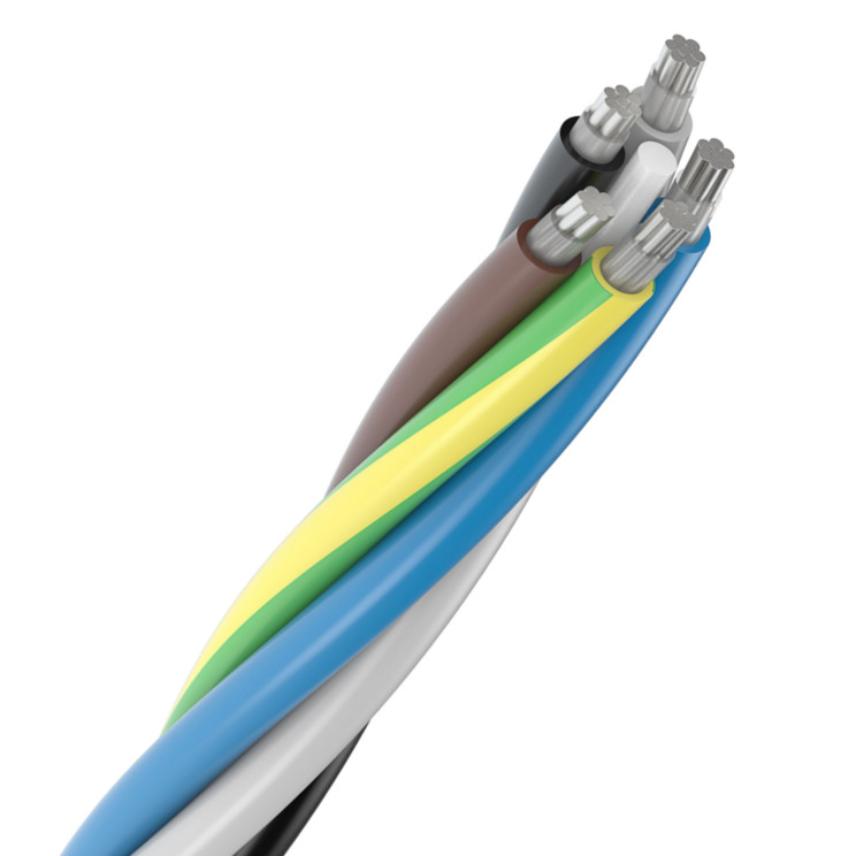

TXXI-RL 0,6/1 kV 5G25 mm² AFR
Nexans art.nr. 10546591 - El.nr. 1007485
- Forpakning: Trommel (1000m)
- Ledertverrsnitt: 25 mm²
- Antall ledere: 5
- Nominell ytre diameter: 27,0 mm
- Vekt (ca.): 0,7 kg/m
- Tillatt belastning i luft: 105 A
- Tillatt belastning nedgravd: 125 A
- Nullresistans (20 grader C): 4,8 Ohm/km
- Driftskapasitans per fase Cd: 0,09 µF / km
- Maksimal tillatt strekkstyrke: 3,75 kN
TXXI-RL 0,6/1 kV 5G50 mm² AFR
Nexans art.nr. 10546593 - El.nr. 1007486
- Forpakning: Trommel (1000m)
- Ledertverrsnitt: 50 mm²
- Antall ledere: 5
- Nominell ytre diameter: 36,0 mm
- Vekt (ca.): 1,1 kg/m
- Tillatt belastning i luft: 165 A
- Tillatt belastning nedgravd: 180 A
- Nullresistans (20 grader C): 2,56 Ohm/km
- Driftskapasitans per fase Cd: 0,1 µF / km
- Maksimal tillatt strekkstyrke: 7,5 kN
Beskrivelse
Beskrivelse
Standarder
-
InternasjonalIEC 60502-1
-
NasjonalNEK 536
Kraftkabel beregnet for inntak, veilys eller annen utendørs bruk (UV-bestandig).
Dobbelisolert konstruksjon, som er brannhemmende, halogenfri og røyksvak. Hver leder har sin egen faseisolasjon og ytre kappe.
Kabelen kan forlegges direkte i jord uten ekstra beskyttelse.
Installasjon og forlegning ved lave temperaturer
Ved tempraturer 0 til - 15°C - Utvis forsiktighet, så det ikke oppstår skade på kabelen.
Ved tempraturer under - 10°C - Kabelen må i tillegg forvarmes før utlegging.
Det er spesielt viktig at kabelen ikke utsettes for slag ved lave temperaturer.
Tetting av kabeltamper
Hvis kabelen kappes, og den ikke skal monteres umiddelbart, må hver fase tettes så vann ikke kommer inn i lederen.
Kommentar elektriske verdier
Produktarket inneholder alle relevante opplysninger for produktet.
Tillat belastning i jord og luft - forutsetninger for oppgitte tall
Omgivelsestemperatur i luft er 25 °C
Omgivelsestemperatur i jord er 15 °C
Termisk resistivitet for fyllmasse er 1 °K m/W
Beregninger er basert på IEC 60287
Merking
Hver leder merkes - NEXANS GS TXXI 1 x mm2 1kV YEAR MONTH
Svart leder er metermeket
