TFXP 1kV 4G25A
Nexans art.nr. 10022127 - El.nr. 1017588
- Forpakning: Trommel (1000m)

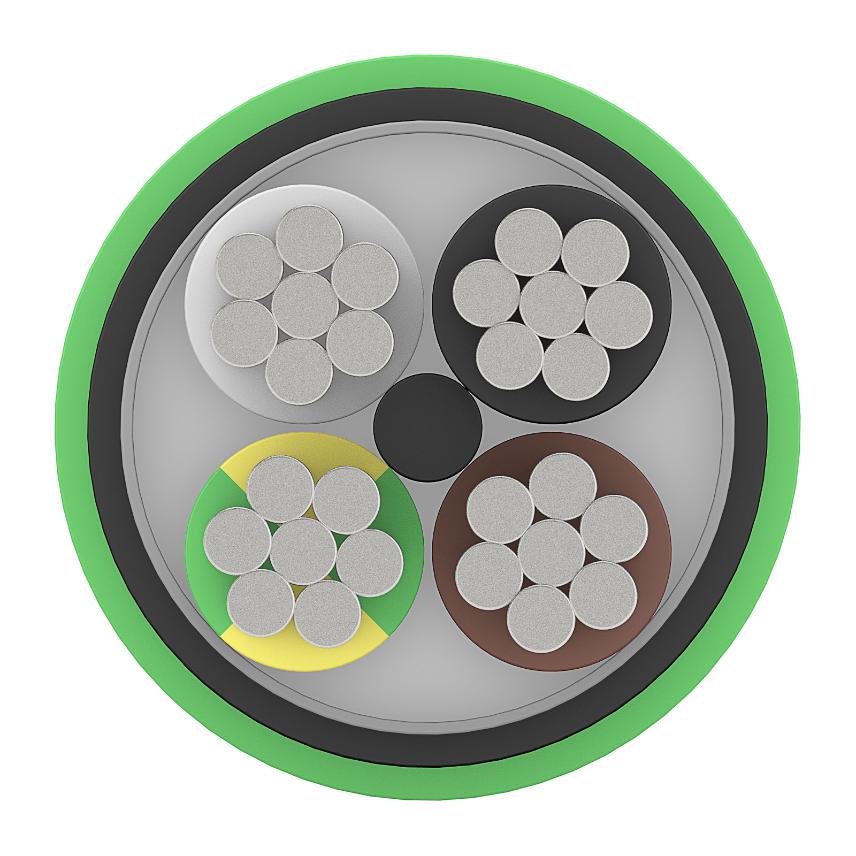

- Lederform: Rund komprimert
- Ledertverrsnitt: 25 mm²
- Nominell ytre diameter: 25,0 mm
- Vekt (ca.): 0,6 kg/m
- Nominell isolasjonstykkelse: - mm
- Tillatt belastning i luft: 105 A
- Tillatt belastning nedgravd: 125 A
- Driftskapasitans per fase Cd: 0,09 µF / km
- Maksimal tillatt strekkstyrke: 3 kN
TFXP 1kV 4G50A
Nexans art.nr. 10022128 - El.nr. 1017590
- Forpakning: Trommel (700m)
- Lederform: Rund komprimert
- Ledertverrsnitt: 50 mm²
- Nominell ytre diameter: 31,0 mm
- Vekt (ca.): 0,93 kg/m
- Nominell isolasjonstykkelse: 1,0 mm
- Tillatt belastning i luft: 165 A
- Tillatt belastning nedgravd: 180 A
- Driftskapasitans per fase Cd: 0,1 µF / km
- Maksimal tillatt strekkstyrke: 6 kN
TFXP 1kV 4G95A
Nexans art.nr. 10022129 - El.nr. 1017592
- Forpakning: Trommel (500m)

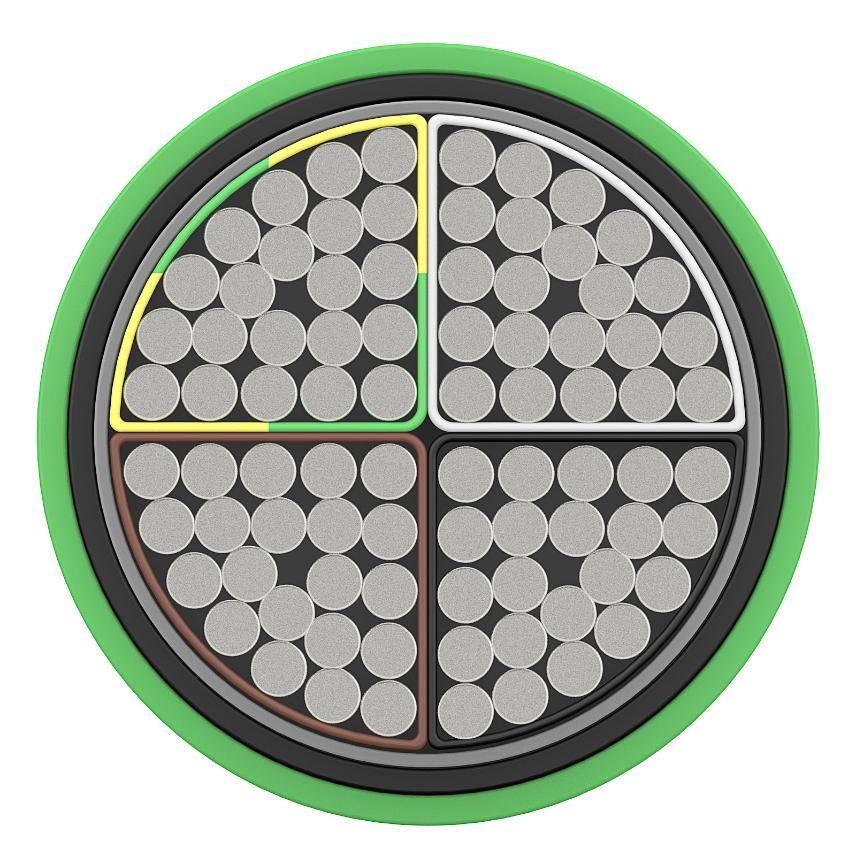

- Lederform: Sektorformet, flertrådet
- Ledertverrsnitt: 95 mm²
- Nominell ytre diameter: 38,0 mm
- Vekt (ca.): 1,6 kg/m
- Nominell isolasjonstykkelse: 1,1 mm
- Tillatt belastning i luft: 245 A
- Tillatt belastning nedgravd: 260 A
- Driftskapasitans per fase Cd: 0,12 µF / km
- Maksimal tillatt strekkstyrke: 11,4 kN
TFXP 1kV 4G150A
Nexans art.nr. 10022130 - El.nr. 1017594
- Forpakning: Trommel (500m)
- Lederform: Sektorformet, flertrådet
- Ledertverrsnitt: 150 mm²
- Nominell ytre diameter: 45,0 mm
- Vekt (ca.): 2,38 kg/m
- Nominell isolasjonstykkelse: 1,4 mm
- Tillatt belastning i luft: 320 A
- Tillatt belastning nedgravd: 335 A
- Driftskapasitans per fase Cd: 0,13 µF / km
- Maksimal tillatt strekkstyrke: 18 kN
TFXP 1kV 4G240A
Nexans art.nr. 10022131 - El.nr. 1017596
- Forpakning: Trommel (400m)
- Lederform: Sektorformet, flertrådet
- Ledertverrsnitt: 240 mm²
- Nominell ytre diameter: 56,0 mm
- Vekt (ca.): 3,73 kg/m
- Nominell isolasjonstykkelse: 1,7 mm
- Tillatt belastning i luft: 430 A
- Tillatt belastning nedgravd: 435 A
- Driftskapasitans per fase Cd: 0,14 µF / km
- Maksimal tillatt strekkstyrke: 28,8 kN
TFXP 1kV 4G300A NY
Nexans art.nr. 10564568 - El.nr. 1017598
- Forpakning: Trommel (300m)
- Lederform: Sektorformet, flertrådet
- Ledertverrsnitt: 300 mm²
- Nominell ytre diameter: 60,3 mm
- Vekt (ca.): 4,57 kg/m
- Nominell isolasjonstykkelse: 1,8 mm
- Tillatt belastning i luft: - A
- Tillatt belastning nedgravd: 490 A
- Driftskapasitans per fase Cd: 0,14 µF / km
- Maksimal tillatt strekkstyrke: 36 kN
Beskrivelse
Beskrivelse
Standarder
-
InternasjonalHD 603.5M; IEC 60332-1
PEX-isolert kabel anbefalt brukt som inntakskabel frem til første fordeling i bygninger. Kabelen er dobbeltisolert og kan forlegges direkte i jord uten ekstra beskyttelse.

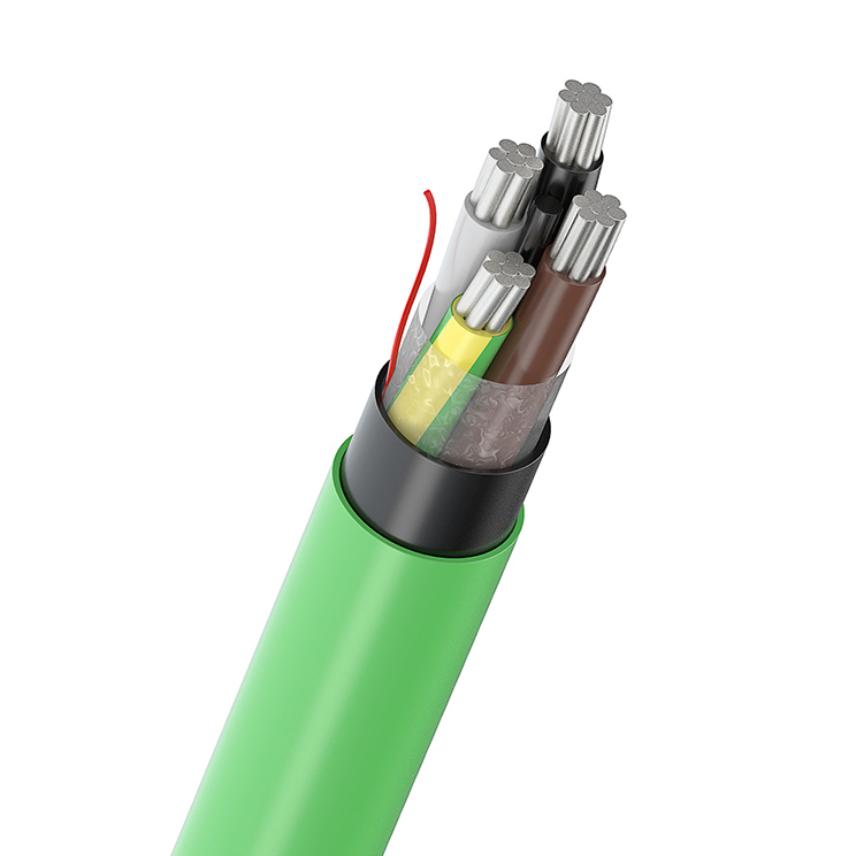

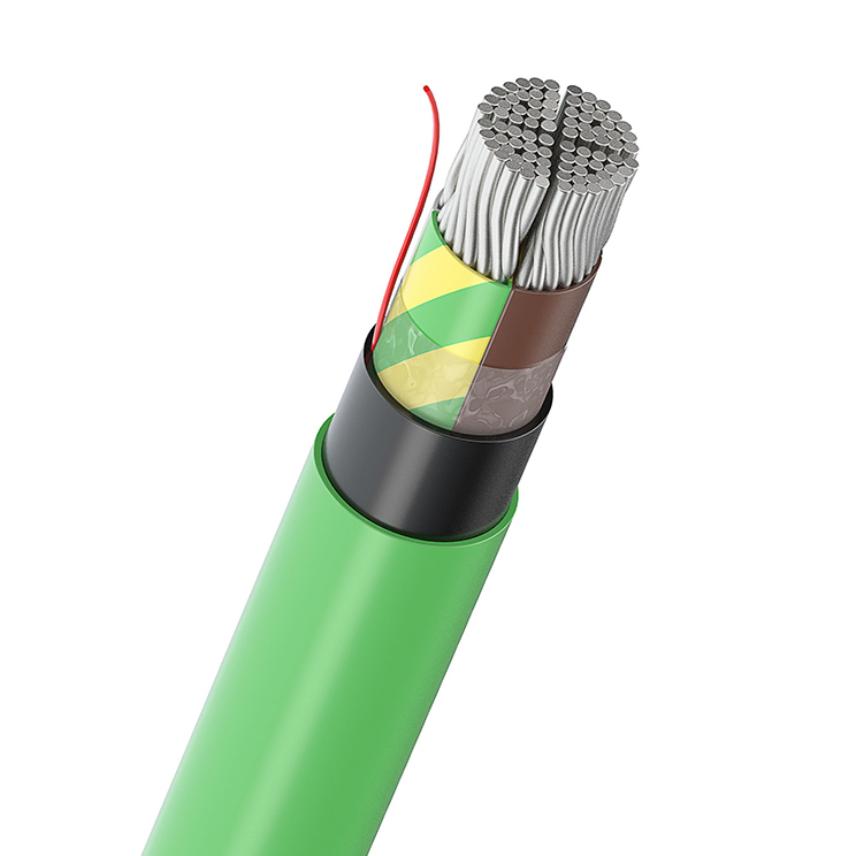

En rivetråd er plassert under indre kappe for å forenkle montasje.
Tetting av kabeltamper
Hvis kabelen kappes, og tampen blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå inntrengning av vann i leder som fort kan føre til korrosjon.
Behandling av kabel i lave temperaturer
Ved tempraturer rundt 0°C
Utvis forsiktighet, så det ikke oppstår skade på kabelen. Det er spesielt viktig at kabelen ikke utsettes for slag ved lave temperaturer.
Ved tempraturer under 0°C
Kabelen må i tillegg forvarmes før utlegging.
Kommentar elektriske verdier
Produktarket inneholder alle relevante opplysninger for produktet.
Tillat belastning i jord og luft - forutsetninger for oppgitte tall
Omgivelsestemperatur i luft er 25 °C
Omgivelsestemperatur i jord er 15 °C
Termisk resistivitet for fyllmasse er 1 °K m/W
Beregninger er basert på IEC 60287
