BLL 24 kV Belagt line

Produkter

BLL 24 kV 1x 62 FeAl

Nexans art.nr. 10074228 - El.nr. 1031070

  • Forpakning: Trommel (m)
  • Lederdiameter: 10,1 mm
  • Ytre diameter: 15,5 mm
  • Vekt (ca.): 339 kg/km
  • Nominell ytre diameter: 15,5 mm



BLL 24 kV 1x 99 FeAl

Nexans art.nr. 10085874 - El.nr. 1031072

  • Forpakning: Trommel (m)
  • Lederdiameter: 12,8 mm
  • Ytre diameter: 18,2 mm
  • Vekt (ca.): 504 kg/km
  • Nominell ytre diameter: 18,2 mm



BLL 24 kV 1x159 AlMgSi

Nexans art.nr. 10097563 - El.nr. 1031076

  • Forpakning: Trommel (m)
  • Lederdiameter: 16,3 mm
  • Ytre diameter: 21,9 mm
  • Vekt (ca.): 645 kg/km
  • Nominell ytre diameter: 21,9 mm



BLL 24 kV 1x241 AlMgSi

Nexans art.nr. 10097615 - El.nr. 1031078

  • Forpakning: Trommel (m)
  • Lederdiameter: 20,1 mm
  • Ytre diameter: 25,5 mm
  • Vekt (ca.): 901 kg/km
  • Nominell ytre diameter: 25,5 mm



Beskrivelse

Beskrivelse

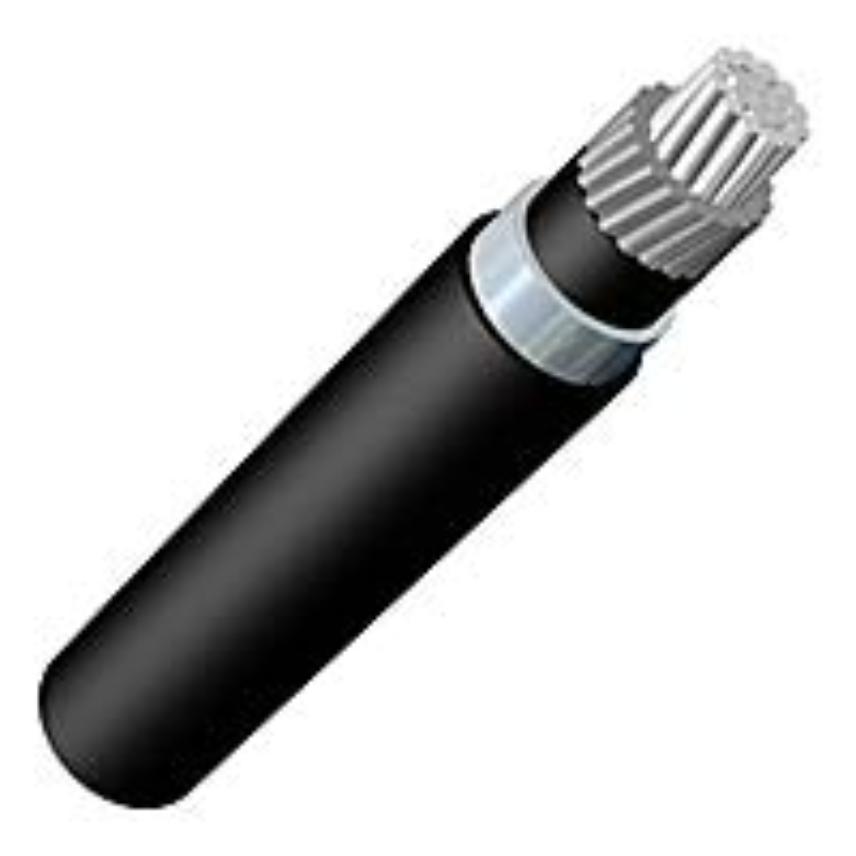

Design

  1. Conductor Circular, non compacted, stranded aluminium conductor according to SS 424 08 07 type FeAl with cross section area  62 mm², 99 mm² . Circular, non compacted, stranded aluminium alloy conductor according to IEC 60104 type A with cross section area  99 mm². Circular, non compacted, stranded aluminium alloy conductor according to SS 424 08 12 type AlMgSi with cross section area 157mm² or 241 mm².The conductor is longitudinally water tight according to the swedish standard SS 424 14 17.
  2. Conductor screening Extruded semiconducting rubber compound.
  3. Insulation  Polyethylene (PE).
  4. Insulation screening Extruded black UV-protective polyethylen (PE) with carbonblack content of min 2%. The surface is embossed with the following text: i.e. "NEXANS GS BLL 62 FEAL TRESKIKT" year month + metremarking.

    Lifemark(TM) recycling marking

    The external surface of the outer sheath is embossed with a text which specifies all components in the polymers and prepares the cable for future recycling.

    Testing

    The conductor is tested in accordance with SS 424 14 63 (Draft 3).

    Quality system

    Designed, manufactured and tested in accordance with ISO 9001.

    Environmental management system

    The activities at our plant in Grimsås are certified to ISO 14001 and registered according to EMAS.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Langsgående vanntett
Ja
Isolasjon
Polyetylen - PE
Farge
Svart
Leder fleksibilitet
Flertrådet
Lederform
Rund, flertrådet

Dimensjonsegenskaper

Dimensjonsegenskaper

Gjennomsnittlig isolasjonstykkelse
2,3 mm
Antall ledere
1

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
12 / 20 (24) kV

Bruksegenskaper

Bruksegenskaper

Min. installasjonstemperatur
-20 °C
Maks. Kontinuerlig ledertemperatur
70 °C
Maks. ledertemperatur v/ kortslutning
200 °C
Min. bøyeradius v/gjentatt bøying eller bearbeiding
10 (xD)
