A20-0.6 METF-45P

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    IEC 60708; IEC 61156

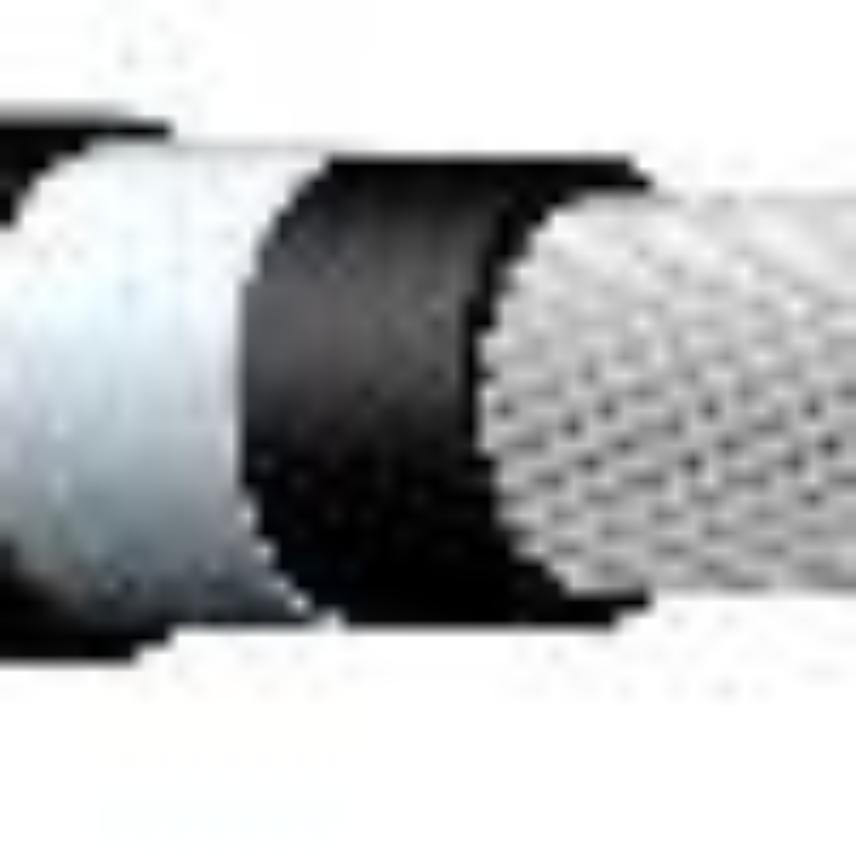

METF kabelen inneholder entrådet kobberleder med ekspandert polyetylen (PE) isolasjon. Kabelkjernen er vaselinfylt og omspunnet med ett lag polyesterbånd. Indre kappe består av sort PE og kabelen har skjerm som består av aluminiumstråder og to lag stålbåndarmering med halvledende sort PE ytre kappe.

Kabelen er beregnet for direkte nedgraving eller rør.  Egner seg som jordkabel i områder hvor kabelen kan bli utsatt for høye induserte spenninger , som for eksempel parallelt med høyspentkabler i grøft.



Opplysninger om elektriske data og oppbygging av kabelkjernene finnes under Relevant Informasjon.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Leder fleksibilitet
Entrådet
Ledertype
Entrådet, rund
Ledermateriale
Kobber
Isolasjon
Ekspandert PE
Kabel kjerne oppbygging
Par
Tvunnet
Ja
Materiale brukt for langsgående vanntetthet
Vaselin
Indre kappe
Polyetylen
Skjerm
Aluminiumstråder og halvledende bånd
Skjerm/-armeringstype
Stålbånd
Ytre kappe
Halvledende
Kappefarge
Svart

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall par
20
Nominell ytre diameter
22,4 mm
Vekt (ca.)
840 kg/km
Lederdiameter
0,6 mm

Mekaniske egenskaper

Mekaniske egenskaper

Minimum bruddlast
4 kN
Maks. tillatt strekk v/ utlegging
2 kN
Maks. strekk under drift
100,0 daN

Bruksegenskaper

Bruksegenskaper

Forpakning
Trommel
Min. statisk bøyeradius
170 mm
Driftstemperatur område
-40 - 60 °C
Temperaturområde under installasjon
-15 - 40 °C
Lagringstemperatur område
-40 - 70 °C
