TXVA 24kV 3x50mm² 2xR5,0 Zn
Nexans art.nr. 10565298
- Forpakning: Kappelengde (m)
- Nominell ytre diameter: 80,4 mm
- Diameter over isolert leder: 23,9 mm
- Lederdiameter: 8,2 mm
- Ledertverrsnitt: 50 mm²
- Tillatt belastning i luft: 225 A
- Tillatt belastning nedgravd: 215 A
TXVA 24kV 3x95 mm² + GS48 2xR5,0 Zn
Nexans art.nr. 10564342
- Forpakning: Kappelengde (m)
- Nominell ytre diameter: 85,3 mm
- Diameter over isolert leder: 25,8 mm
- Lederdiameter: 11,5 mm
- Ledertverrsnitt: 95 mm²
- Tillatt belastning i luft: 330 A
- Tillatt belastning nedgravd: 315 A
TXVA 24kV 3x240 mm² + 2xGS48 2xR3,2 Zn
Nexans art.nr. 10564309
- Forpakning: Kappelengde (m)
- Nominell ytre diameter: 92,7 mm
- Diameter over isolert leder: 34,5 mm
- Lederdiameter: 18,35 mm
- Ledertverrsnitt: 240 mm²
- Tillatt belastning i luft: 570 A
- Tillatt belastning nedgravd: 515 A
TXVA 24kV 3x240 mm² + GS96 2xR3,2 Zn
Nexans art.nr. 10564144
- Forpakning: Kappelengde (m)
- Nominell ytre diameter: 92,7 mm
- Diameter over isolert leder: 34,5 mm
- Lederdiameter: 18,35 mm
- Ledertverrsnitt: 240 mm²
- Tillatt belastning i luft: 570 A
- Tillatt belastning nedgravd: 515 A
TXVA 24kV 3x240mm² 2xR3,2 Zn
Nexans art.nr. 10564142
- Forpakning: Kappelengde (m)
- Nominell ytre diameter: 92,7 mm
- Diameter over isolert leder: 34,5 mm
- Lederdiameter: 18,35 mm
- Ledertverrsnitt: 240 mm²
- Tillatt belastning i luft: 570 A
- Tillatt belastning nedgravd: 515 A
Beskrivelse
Beskrivelse
Standarder
-
InternasjonalIEC 60228; IEC 60502-2; Nexans specification

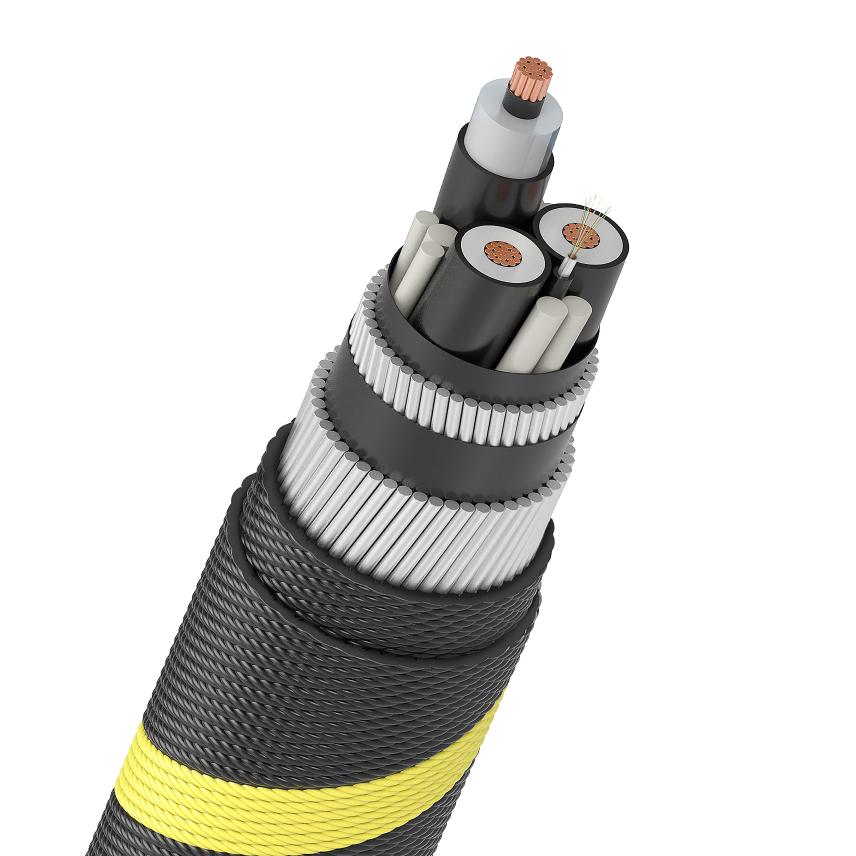

Kabeldesignet TXVA 24 kV er en Kryssarmert, PEX isolert sjøkabel for fast installasjon i distribusjonsnettet.
Kabelen designes, produseres og testes etter gjeldende IEC- normer og er av «våt type».
Konstruksjon:
Leder: Rund flertrådet, Komprimert kobberleder.
Lederskjerm: Ekstrudert lag av halvledende tverrbundet polyetylen.
Isolasjon: Ekstrudert isolasjon av tverrbundet polyetylen.
Isolasjonsskjerm: Ekstrudert isolasjon av tverrbundet polyetylen.
Snoing og båndering: Tre isolerte ledere snos sammen og bånderes med halvledende bånd.
I viklerommene er det innlagt fyllstrenger. Om ønskelig kan det også legges inn fiberkabel i viklerommene.
Armering: To lag galvaniserte ståltråder. Sinktråder kan legges inn i armeringen hvis dette er ønskelig.
Ytre korrosjonsvern: To lag polypropylengarn med bitumen.
De oppgitte dimensjoner og vekter er basert på IEC 60502. Ved andre underlag vil de oppgitte verdier variere.
Dybde angitt under egenskaper, tar ikke hensyn til lokale forhold, som bølger, bølgefrekvens og grunn.
