WATERLINK - TXRA 24kV

Produkter

TXRA 24kV 3x25Cu

Nexans art.nr. 10543369 - El.nr. 1008060

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 6,0 mm
  • Diameter over isolert leder: 18,5 mm
  • Nominell ytre diameter: 61,1 mm
  • Vekt (ca.): 6400 kg/km
  • Ledertverrsnitt: 25 mm²
  • Tillatt belastning i vann v/ 15 °C: 165 A
  • Reactance at 50 Hz: 0,137 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 22 kN



TXRA 24kV 3x25Cu GS48

Nexans art.nr. 10543368 - El.nr. 1008061

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 6,0 mm
  • Diameter over isolert leder: 18,5 mm
  • Nominell ytre diameter: 61,1 mm
  • Vekt (ca.): 6400 kg/km
  • Ledertverrsnitt: 25 mm²
  • Tillatt belastning i vann v/ 15 °C: 165 A
  • Reactance at 50 Hz: 0,137 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 22 kN



TXRA 24kV 3x25Cu GS48 Zn

Nexans art.nr. 10260833 - El.nr. 1008064

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 6,0 mm
  • Diameter over isolert leder: 18,5 mm
  • Nominell ytre diameter: 61,1 mm
  • Vekt (ca.): 6400 kg/km
  • Ledertverrsnitt: 25 mm²
  • Tillatt belastning i vann v/ 15 °C: 165 A
  • Reactance at 50 Hz: 0,137 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 22 kN



TXRA 24kV 3x25Cu Zn

Nexans art.nr. 10265179 - El.nr. 1008063

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 6,0 mm
  • Diameter over isolert leder: 18,5 mm
  • Nominell ytre diameter: 61,1 mm
  • Vekt (ca.): 6400 kg/km
  • Ledertverrsnitt: 25 mm²
  • Tillatt belastning i vann v/ 15 °C: 165 A
  • Reactance at 50 Hz: 0,137 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 22 kN



TXRA 24kV 3x50mm2+Gs(48) R3.2 Zn

Nexans art.nr. 10569291 - El.nr. 1008071

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 8,2 mm
  • Diameter over isolert leder: 24,5 mm
  • Nominell ytre diameter: 67,6 mm
  • Vekt (ca.): 6100 kg/km
  • Ledertverrsnitt: 50 mm²
  • Tillatt belastning i vann v/ 15 °C: 230 A
  • Reactance at 50 Hz: - Ohm/km
  • Maks. tillatt strekk v/ utlegging: 26,9 kN



TXRA 24 kV 3x 50mm² R4,2 Zn

Nexans art.nr. 10563034 - El.nr. 1008069

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 8,2 mm
  • Diameter over isolert leder: 20,1 mm
  • Nominell ytre diameter: 68,2 mm
  • Vekt (ca.): 7700 kg/km
  • Ledertverrsnitt: 50 mm²
  • Tillatt belastning i vann v/ 15 °C: 230 A
  • Reactance at 50 Hz: - Ohm/km
  • Maks. tillatt strekk v/ utlegging: 26,9 kN



TXRA 24kV 3x50Cu

Nexans art.nr. 10551155 - El.nr. 1008066

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 8,2 mm
  • Diameter over isolert leder: 20,1 mm
  • Nominell ytre diameter: 71,0 mm
  • Vekt (ca.): 7900 kg/km
  • Ledertverrsnitt: 50 mm²
  • Tillatt belastning i vann v/ 15 °C: 230 A
  • Reactance at 50 Hz: 0,123 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 26,9 kN



TXRA 24kV 3x50Cu GS48

Nexans art.nr. 10551279 - El.nr. 1008067

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 8,2 mm
  • Diameter over isolert leder: 20,1 mm
  • Nominell ytre diameter: 71,0 mm
  • Vekt (ca.): 7900 kg/km
  • Ledertverrsnitt: 50 mm²
  • Tillatt belastning i vann v/ 15 °C: 230 A
  • Reactance at 50 Hz: 0,123 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 26,9 kN



TXRA 24kV 3x50Cu GS48 Zn

Nexans art.nr. 10262743 - El.nr. 1008070

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 8,2 mm
  • Diameter over isolert leder: 20,1 mm
  • Nominell ytre diameter: 71,0 mm
  • Vekt (ca.): 7900 kg/km
  • Ledertverrsnitt: 50 mm²
  • Tillatt belastning i vann v/ 15 °C: 230 A
  • Reactance at 50 Hz: 0,123 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 26,9 kN



TXRA 24kV 3x95Cu GS48

Nexans art.nr. 10538283 - El.nr. 1008073

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 11,5 mm
  • Diameter over isolert leder: 23,4 mm
  • Nominell ytre diameter: 78,1 mm
  • Vekt (ca.): 9600 kg/km
  • Ledertverrsnitt: 95 mm²
  • Tillatt belastning i vann v/ 15 °C: 335 A
  • Reactance at 50 Hz: 0,111 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 33,8 kN



TXRA 24kV 3x95Cu GS48 Zn

Nexans art.nr. 10265176 - El.nr. 1008076

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 11,5 mm
  • Diameter over isolert leder: 23,4 mm
  • Nominell ytre diameter: 76,7 mm
  • Vekt (ca.): 9600 kg/km
  • Ledertverrsnitt: 95 mm²
  • Tillatt belastning i vann v/ 15 °C: 335 A
  • Reactance at 50 Hz: - Ohm/km
  • Maks. tillatt strekk v/ utlegging: 33,8 kN



TXRA 24kV 3x95Cu GS96 Zn

Nexans art.nr. 10539469 - El.nr. 1008077

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 11,5 mm
  • Diameter over isolert leder: 23,4 mm
  • Nominell ytre diameter: 78,1 mm
  • Vekt (ca.): 9600 kg/km
  • Ledertverrsnitt: 95 mm²
  • Tillatt belastning i vann v/ 15 °C: 335 A
  • Reactance at 50 Hz: 0,111 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 33,8 kN



TXRA 24kV 3x150Cu

Nexans art.nr. 10545307 - El.nr. 1008080

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 14,3 mm
  • Diameter over isolert leder: 26,2 mm
  • Nominell ytre diameter: 79,0 mm
  • Vekt (ca.): 12500 kg/km
  • Ledertverrsnitt: 150 mm²
  • Tillatt belastning i vann v/ 15 °C: 425 A
  • Reactance at 50 Hz: 0,104 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 175 kN



TXRA 24kV 3x150Cu GS48 Zn

Nexans art.nr. 10560082 - El.nr. 1008082

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 14,3 mm
  • Diameter over isolert leder: 26,2 mm
  • Nominell ytre diameter: 79,0 mm
  • Vekt (ca.): 12500 kg/km
  • Ledertverrsnitt: 150 mm²
  • Tillatt belastning i vann v/ 15 °C: 425 A
  • Reactance at 50 Hz: 0,104 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 175 kN



TXRA 24 kV 3x240 mm²

Nexans art.nr. 10573603 - El.nr. 1008084

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 18,4 mm
  • Diameter over isolert leder: 30,9 mm
  • Nominell ytre diameter: 91,7 mm
  • Vekt (ca.): 16000 kg/km
  • Ledertverrsnitt: 240 mm²
  • Tillatt belastning i vann v/ 15 °C: 555 A
  • Reactance at 50 Hz: - Ohm/km
  • Maks. tillatt strekk v/ utlegging: 68,1 kN



TXRA 24 kV 3x240 mm² + GS48 R4.2 KQ

Nexans art.nr. 10573611

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 18,4 mm
  • Diameter over isolert leder: 30,9 mm
  • Nominell ytre diameter: 91,7 mm
  • Vekt (ca.): 16000 kg/km
  • Ledertverrsnitt: 240 mm²
  • Tillatt belastning i vann v/ 15 °C: 555 A
  • Reactance at 50 Hz: - Ohm/km
  • Maks. tillatt strekk v/ utlegging: 68,1 kN



TXRA 24 kV 3x240 mm² + GS48 Zn

Nexans art.nr. 10573619 - El.nr. 1008088

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 18,4 mm
  • Diameter over isolert leder: 30,9 mm
  • Nominell ytre diameter: 91,7 mm
  • Vekt (ca.): 16000 kg/km
  • Ledertverrsnitt: 240 mm²
  • Tillatt belastning i vann v/ 15 °C: 555 A
  • Reactance at 50 Hz: - Ohm/km
  • Maks. tillatt strekk v/ utlegging: 68,1 kN



TXRA 24 kV 3x240mm² R4,2 Zn

Nexans art.nr. 10563033 - El.nr. 1008087

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 18,4 mm
  • Diameter over isolert leder: 30,3 mm
  • Nominell ytre diameter: 88,1 mm
  • Vekt (ca.): 16000 kg/km
  • Ledertverrsnitt: 240 mm²
  • Tillatt belastning i vann v/ 15 °C: 555 A
  • Reactance at 50 Hz: - Ohm/km
  • Maks. tillatt strekk v/ utlegging: 68,1 kN



TXRA 24kV 3x240Cu 2xGS48 Zn

Nexans art.nr. 10558911 - El.nr. 1008089

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 18,4 mm
  • Diameter over isolert leder: 30,3 mm
  • Nominell ytre diameter: 88,1 mm
  • Vekt (ca.): 16000 kg/km
  • Ledertverrsnitt: 240 mm²
  • Tillatt belastning i vann v/ 15 °C: 555 A
  • Reactance at 50 Hz: 0,097 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 68,1 kN



TXRA 24kV 3x400Cu GS48 Zn

Nexans art.nr. 10558912 - El.nr. 1008095

  • Forpakning: Kappelengde (m)
  • Lederdiameter: 23,5 mm
  • Diameter over isolert leder: 38,2 mm
  • Nominell ytre diameter: 98,9 mm
  • Vekt (ca.): 21100 kg/km
  • Ledertverrsnitt: 400 mm²
  • Tillatt belastning i vann v/ 15 °C: 695 A
  • Reactance at 50 Hz: 0,093 Ohm/km
  • Maks. tillatt strekk v/ utlegging: 100 kN



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    IEC 60228; IEC 60502-2; Nexans specification

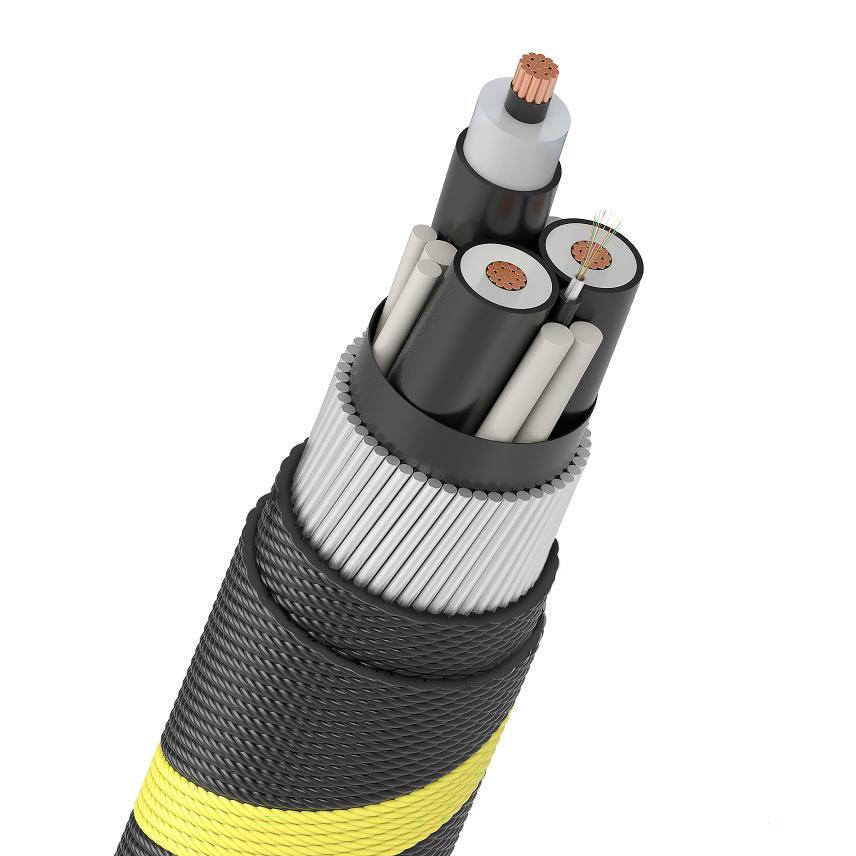

Armert, PEX isolert sjøkabel for fast installasjon i distribusjonsnettet.



Konstruksjon:

Leder:
Rund flertrådet, Komprimert kobberleder

Lederskjerm:
Ekstrudert lag av halvledende tverrbundet polyetylen.

Isolasjon:
Ekstrudert isolasjon av tverrbundet polyetylen.

Isolasjonsskjerm:

Ekstrudert isolasjon av tverrbundet polyetylen.

Snoing og båndering:
Tre isolerte ledere snos sammen og bånderes med halvledende bånd.
I viklerommene er det innlagt fyllstrenger.
Om ønskelig kan det også legges inn fiberkabel i viklerommene.

Armering:
Et lag galvaniserte ståltråder.
Sinktråder kan legges inn i armeringen hvis dette er ønskelig.

Ytre korrosjonsvern:
To lag polypropylengarn med bitumen.
