Innsjøkabel QERE 9/125 R1,9

Produkter

G24-9 QERE R1,9 TIA

Nexans art.nr. 10118552 - El.nr. 1082167

  • Forpakning: Kappelengde (m)



G48-9 QERE R1,9 TIA

Nexans art.nr. 10118553 - El.nr. 1082168

  • Forpakning: Kappelengde (m)



G96-9 QERE R1,9 TIA

Nexans art.nr. 10118554 - El.nr. 1082169

  • Forpakning: Kappelengde (m)



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    IEC 60794; ITU-T Rec. G.652

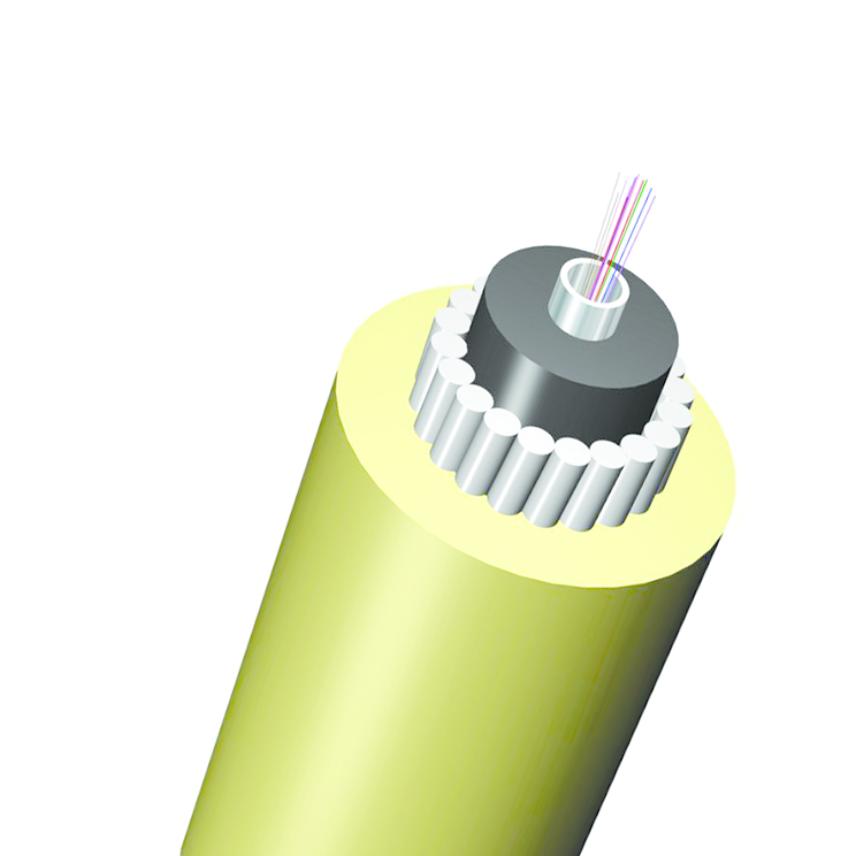

QERE R1,9 er en armert innsjøkabel med ett lag armeringstråder og med ytre kappe av slitesterk polyetylen. Kabelen leveres med 12 til 96 G652D fibre som er merket i henhold til TIA-598-C. Fibrene ligger godt beskyttet i et stålrør. Kabelen egner seg for forlegning i innsjøer og beskyttede fjordarmer.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Fibertype
SM (G.652D)
Type sekundærbeskyttelse
Rustfritt stålrør
Indre kappe
HDPE
Skjerm/-armeringstype
Galvanisert ståltråd
Ytre kappe
HDPE

Dimensjonsegenskaper

Dimensjonsegenskaper

Nominell ytre diameter
19,0 mm
Vekt (ca.)
650 kg/km
Vekt i saltvann (Ca)
400 kg/km

Mekaniske egenskaper

Mekaniske egenskaper

Nominelt (maks.) permanent strekk
20 kN
Nominelt (maks.) strekk under installasjon
30 kN
Nominelt (maks.) kortvarig strekk
40 kN
Minimum bruddlast
60 kN
Motstand mot sammenpressing (EN 187 000)
8 kN
Motstandevne for støt etter EN 187 000
150 J

Bruksegenskaper

Bruksegenskaper

Min. statisk bøyeradius
500 mm
Driftstemperatur område
-40 - 70 °C
Lagringstemperatur område
-40 - 70 °C
Temperaturområde under installasjon
-15 - 60 °C

Ressurser

Ressurser

Dokumentasjon

Optiske egenskaper pdf — 36.6 kB
xls — 0 B

Salgs- og leveringsinformasjon

Standardmerking

Kabel ID.Produksjonsår - G(XX) QERE R1,9 - Nexans Norway - (YYYY) m


XX = Fiberantall
YYYY = Metermerking

Leveringslengde

Kan leveres i lengder som avtalt.
