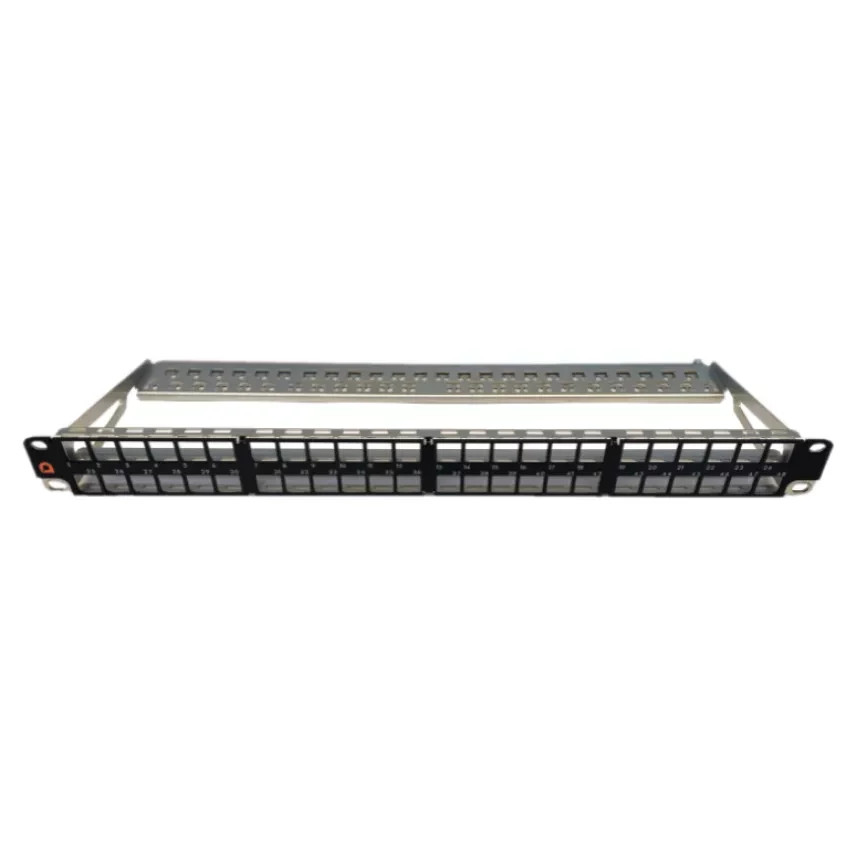

LM Patchepanel 48 ULTIM 1U Svart
LM Patchepanel 48 ULTIM 1U Svart
- Høydensitetspanel beregnet for LANmark-6A ULTIM-konnektorer
- 48 porter i 1U, designet for 19” skap
- Ideell for krysskoblinger i datasentre og serverrack
- Robust stålkonstruksjon med sortlakkert front
- Konnektorer i lås-opp/lås-ned-posisjon for enkel patching

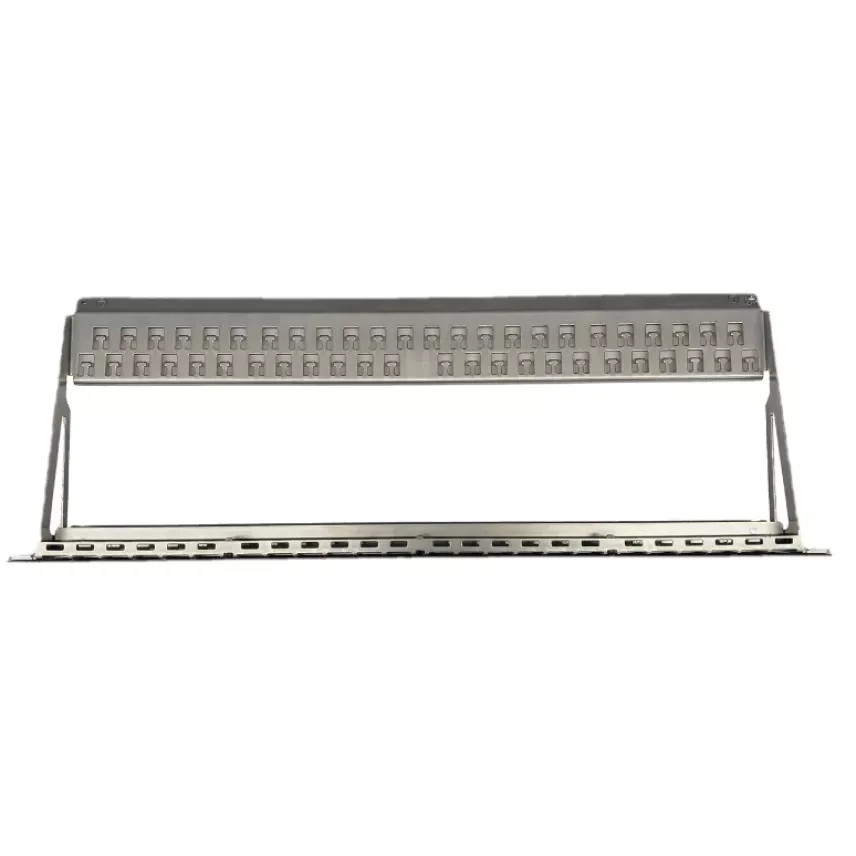

- Bakre kabelføring med funksjoner for kabelstrips
- Panelet leveres uten konnektorer
- Nexans art.nr. : 10593039
- EAN : 5401175045073
Beskrivelse
Beskrivelse
Standarder
-
ProduktManufacturer specification
Design og bruksområde
Med 48 RJ45-porter i kun 1U gir dette panelet kapasitet til å støtte direkte tilkobling av 48-ports svitsjer. Dette reduserer bruken av rackplass betydelig og frigjør plass til andre applikasjoner.
Panelet er konstruert for å romme 48 LANmark-6A ULTIM-konnektorer (N420.960). Det er ikke kompatibelt med andre konnektorer i serien.
Konnektororienteringen er "lås-opp" i øvre rad og "lås-ned" i nedre rad, noe som forenkler patching, spesielt ved bruk av LANmark-6A ULTIM patchkabler (N11A.U1Fxxx-serien). Disse har en lang låsebeskytter på strekkavlasteren (boot) for bedre tilgang til pluggens lås.

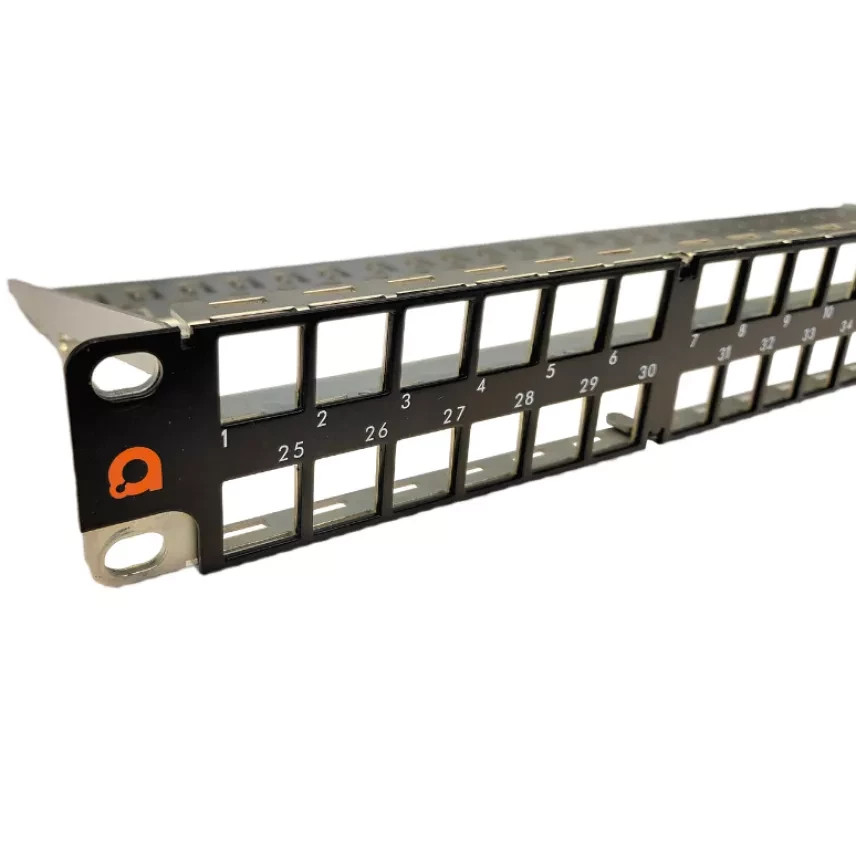

Trykt portnummerering er plassert på motsatt side av låsen for å sikre god synlighet. Øvre rad er nummerert 1 til 24, og nedre rad 25 til 48.
Installasjon
For å installere LANmark-6A ULTIM-konnektorene i panelet må de utstyres med en keystone-klips. To poser med 24 klips følger med panelet for dette formålet.

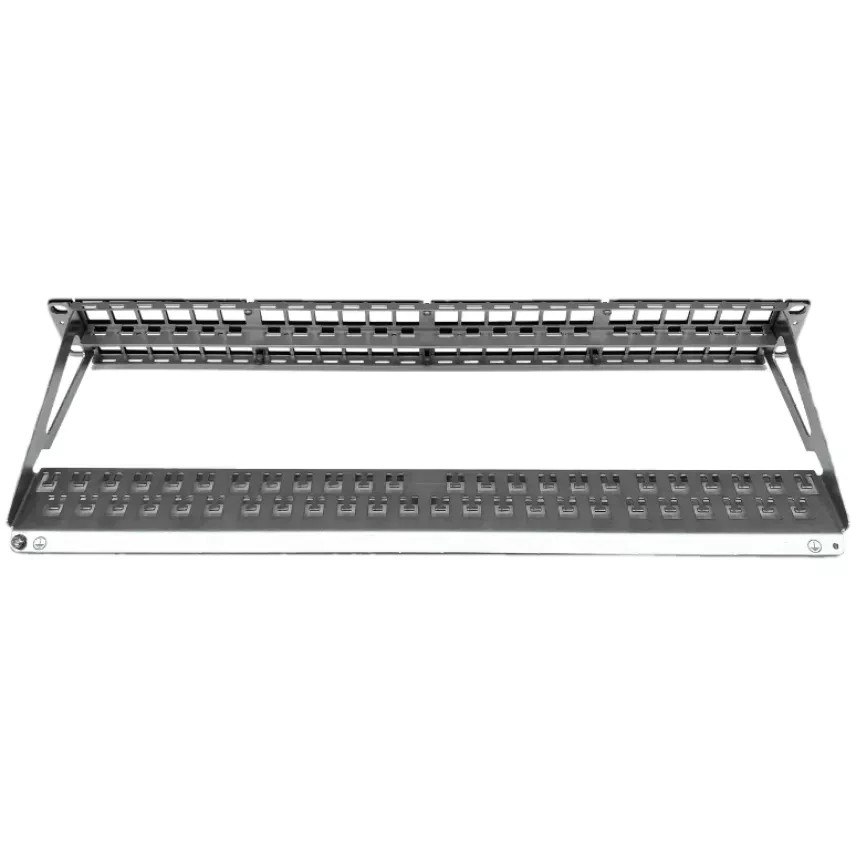

Panelet jordes via en unik automatisk tilkoblingsfunksjon på frontkantene, noe som eliminerer behovet for separate jordingsledere eller bakmonterte jordingsskruer. Den robuste stålkonstruksjonen er utformet for å bære vekten av 48 kabler og inkluderer bakre kabelføring med 48 dedikerte festepunkter for kabelstrips.

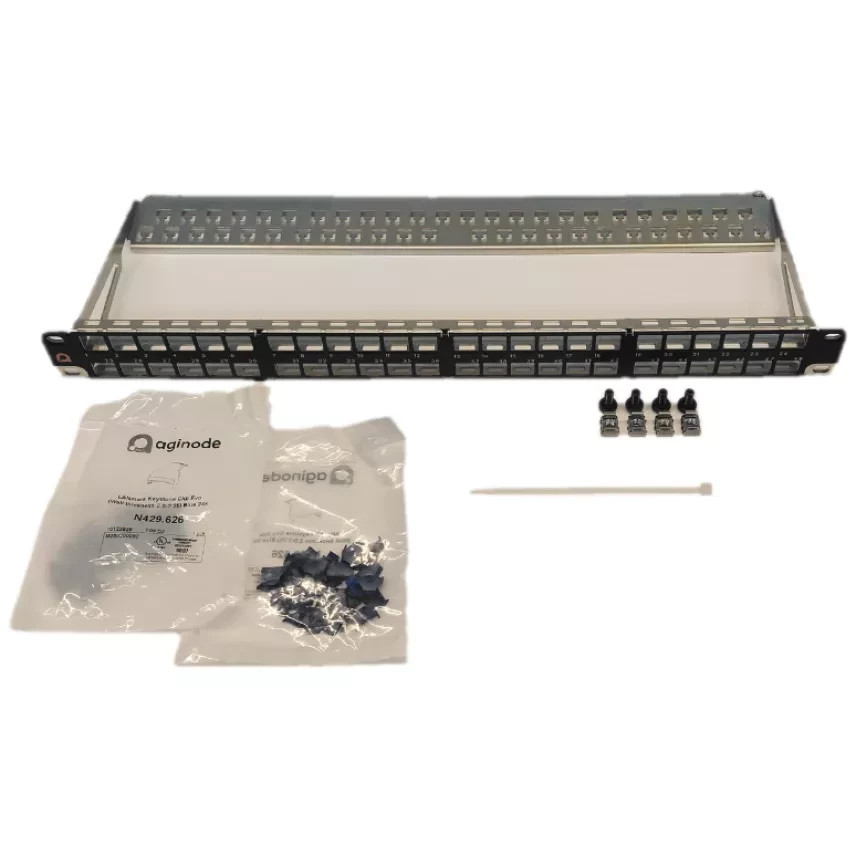

Rackfester og kabelstrips leveres sammen med panelet.
