TSLF-O 24 - 36kV M snodde enledere med fiberrør og eget merkebånd

Produkter

TSLF-O 24kV 3x1x50A 14 mm rør M

Nexans art.nr. 10548290 - El.nr. 1087834

  • Forpakning: Trommel (m)
  • Ledertverrsnitt: 50 mm²
  • Nominell ytre diameter: 58,2 mm
  • Rørdiameter: 14 mm
  • Vekt (ca.): 2,31 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 180 A
  • Maksimal tillatt strekkstyrke: 4,5 kN



TSLF-O 24kV 3x1x95A 14 mm rør M

Nexans art.nr. 10548292 - El.nr. 1087835

  • Forpakning: Trommel (m)
  • Ledertverrsnitt: 95 mm²
  • Nominell ytre diameter: 65,9 mm
  • Rørdiameter: 14 mm
  • Vekt (ca.): 3,12 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 265 A
  • Maksimal tillatt strekkstyrke: 8,55 kN



TSLF-O 24kV 3x1x150A 14 mm rør M

Nexans art.nr. 10548293 - El.nr. 1087836

  • Forpakning: Trommel (m)
  • Ledertverrsnitt: 150 mm²
  • Nominell ytre diameter: 72,6 mm
  • Rørdiameter: 14 mm
  • Vekt (ca.): 3,83 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 340 A
  • Maksimal tillatt strekkstyrke: 13,5 kN



TSLF-O 24kV 3x1x240A 14 mm rør M

Nexans art.nr. 10548294 - El.nr. 1087837

  • Forpakning: Trommel (m)
  • Ledertverrsnitt: 240 mm²
  • Nominell ytre diameter: 82,1 mm
  • Rørdiameter: 14 mm
  • Vekt (ca.): 5,19 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 445 A
  • Maksimal tillatt strekkstyrke: 21,6 kN



TSLF-O 24kV 3x1x400A 14 mm rør M

Nexans art.nr. 10557077 - El.nr. 1087890

  • Forpakning: Trommel (m)
  • Ledertverrsnitt: 400 mm²
  • Nominell ytre diameter: 95,5 mm
  • Rørdiameter: 14 mm
  • Vekt (ca.): 6,97 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 575 A
  • Maksimal tillatt strekkstyrke: 36 kN



TSLF-O 24kV 3x1x630A 14 mm rør M

Nexans art.nr. 10558142 - El.nr. 1087899

  • Forpakning: Trommel (m)
  • Ledertverrsnitt: 630 mm²
  • Nominell ytre diameter: 108,0 mm
  • Rørdiameter: 14 mm
  • Vekt (ca.): 9,8 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 735 A
  • Maksimal tillatt strekkstyrke: 56,7 kN



TSLF-O 24kV 3x1x400A 16 mm rør M

Nexans art.nr. 10561867 - El.nr. 1087891

  • Forpakning: Trommel (m)
  • Ledertverrsnitt: 400 mm²
  • Nominell ytre diameter: 95,5 mm
  • Rørdiameter: 16 mm
  • Vekt (ca.): 7,15 kg/m
  • Tillatt belastning i jord v/ 15°C - trekant forlegning: 575 A
  • Maksimal tillatt strekkstyrke: 36 kN



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    HD 620.10K

Leder: Flertrådet, komprimert aluminiumsleder fyllt med svellpulver.

Indre halvleder: Ekstrudert, tverrbundet halvledende PEX.

Isolasjon: Ekstrudert, tørrvulkanisert polyetylen (PEX).

Ytre halvleder: Ekstrudert, halvledende PEX.

Skjerm: Består av et lag med runde, glødde kobbertråder og aluminiumsfolie.

Normert skjermtverrsnitt: Oppgitt tverrsnitt er summen av Cu- tråder og aluminiumsfolie.

Skjermtverrsnitt: Oppgitt tverrsnitt er fysisk tverrsnitt av kobbertrådene i skjermen.

Langsgående vanntetting: Et lag svellende bånd for å hindre langsinntrengning av vann. Svellebåndet er påført med en fuge for å sikre elektrisk kontakt mellom skjermen og aluminiumslaminatet (diffusjonssperren), som ligger over svellebåndet. Dette betyr at det ikke er nødvendig med separat jording av aluminiumslaminatet i skjøter og endeavslutninger.

Radiell vanntetting: Et lag aluminiumslaminat limt fast til ytre kappe.

Ytre kappe: Ytre kappe består av to sjikt: Indre sjikt, den isolerende delen av ytre kappe er UV-bestandig og hvit, for å lage et optisk skille mellom indre og ytre sjikt. Ytre sjikt består av ledende sort PE.

Fiberrør: Ytre diameter: 14/16 mm - Indre diameter: 10/12 mm

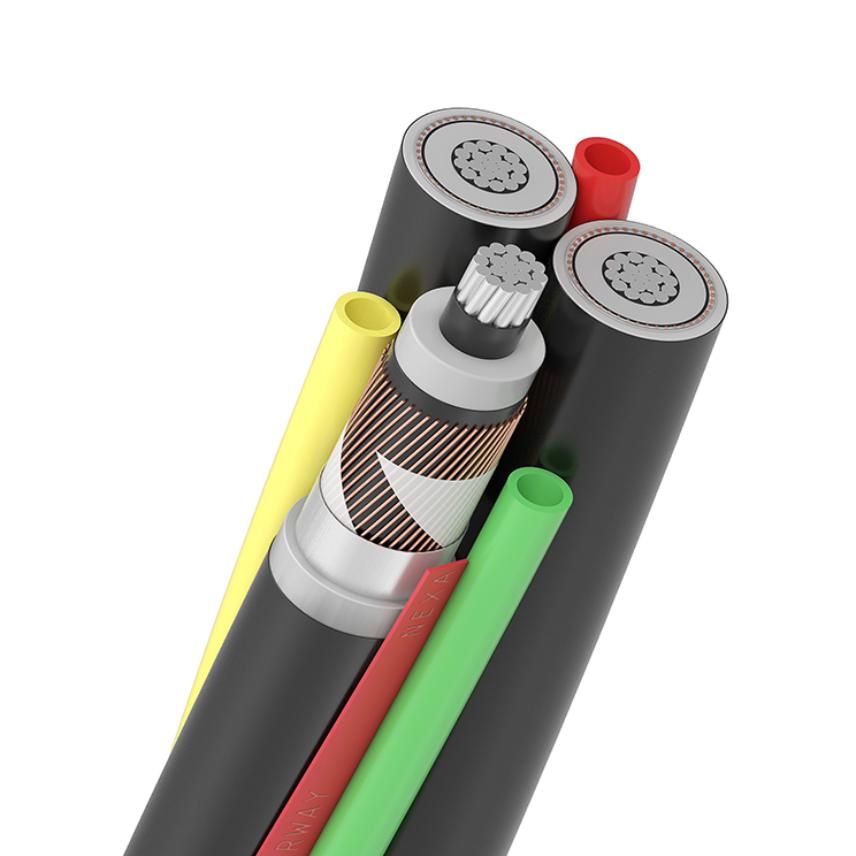

Brukerfordeler: Diffusjonstett høyspentkabel med ytre ledende sjikt klargjort for kappetesting. Leveres med 3 stk fiberrør for fremtidig innblåsing av fiber og et rødt merkabånd snodd sammen med fasene.

Brukersted: Utendørs, i jord og innendørs. Innendørs bør kablene dekkes med brannhemmende maling der det er krav til brannhemming.

Bruksområde: Høyspent energidistribusjon

Kabelmerking: Kablene er varig merket med: NEXANS TSLF-O XX kV 1 x mm² Dato + tid + metermerking

LIFEMARK(TM): Overflaten på den ytre kappen er preget med tekst, som spesifiserer alle materialene i kabelen. Dette forenkler arbeide med fremtidig resirkulering.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Leder fleksibilitet
Flertrådet, klasse 2

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall ledere
3

Elektriske egenskaper

Elektriske egenskaper

Maks. driftsspenning
24 kV
Normert spenning i 3 fase systemer Uo/U
12 / 20 (24) kV

Ressurser

Ressurser

Salgs- og leveringsinformasjon

Kablene må behandles meget forsiktig ved temperaturer under 0 °C, spesielt må slagpåkjenninger unngås. Hvis en PEX-isolert kabels temperatur er under -10 °C ved utlegning, må man gjøre spesielle tiltak, som for eksempel oppvarming av hele trommelen, for å unngå skader på kabelen. Det er temperaturen i kabelen som er avgjørende, så en kan godt legge ut og bøye en kabel selv om lufttemperaturen er under -10 °C hvis kabelen er varmet opp på forhånd, og dens temperatur ikke synker under -10 °C ved behandlingen.
