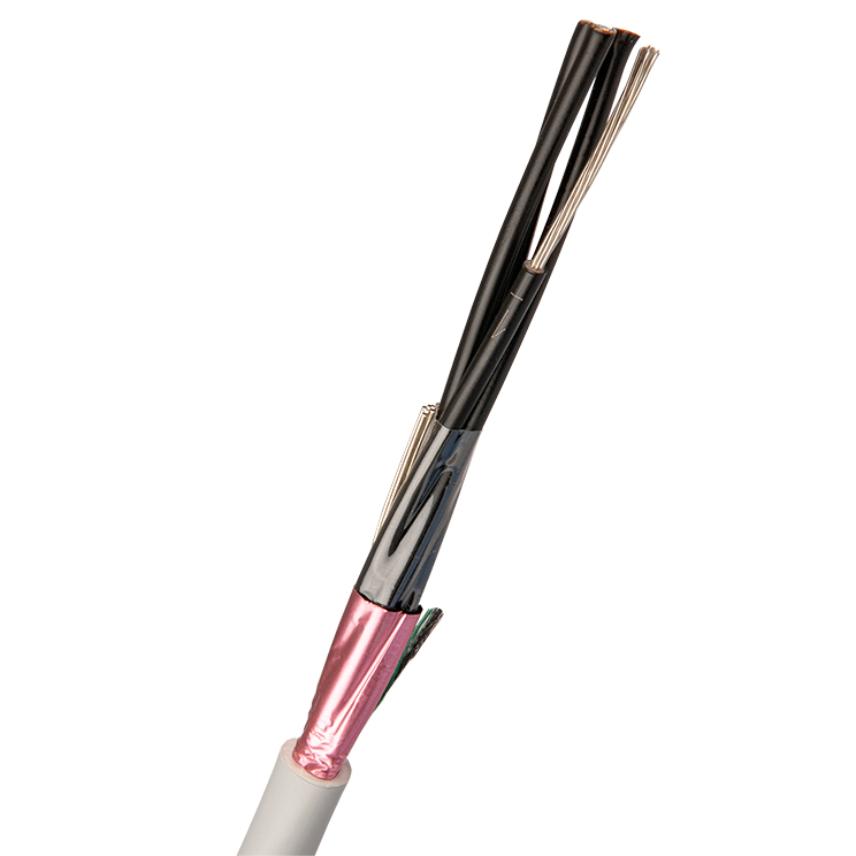

FQAR-PG 150/250 V 2X2X1,0

Description

Beskrivelse

Standarder

  • Internasjonal
    HD 627.4 C2

FQAR-PG is a halogen free XLPE-insulated, aluminium screened, HFFR-sheathed control cable with circular, stranded, tinned copper conductors cabled in pairs. To simplify the stripping the cable is provided with a tear thread. The cable is designed according to HD 627 in applicable parts. The conductors have resistance and number of wires according to IEC 60228 class 2. The cores are identified by colours according to HD 308. The sheath is marked type/manufacturer/year+month/metre marking. FQAR-PG meets the requirements for flammability according to IEC 60332-3. Flammability class F4D is applicable for cables with an outer diameter up to 12 mm and for cables with an outer diameter greater than 12 mm flammability class F4C is applicable. The cable is certified by SEMKO.



Lifemark(TM) recycling marking

The external surface of the outer sheath is embossed with a text which specifies all components in the polymers and prepares the cable for future recycling.

Certification

Certified by SEMKO.

Quality system

Designed, manufactured and tested in accordance with ISO 9001.

Environmental management system

The activities at our plant in Grimsås are certified to ISO 14001.

Characteristics

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Ledermateriale
Fortinnet kobber
Lederform
Flertrådet fortinnet
Isolasjon
Halogenfri polymer
Ytre kappe
HFFR (polyolefin)
Farge
Grå
Halogenfri
Ja

Dimensjonsegenskaper

Dimensjonsegenskaper

Ledertverrsnitt
1 mm²
Antall par
2
Antall ledere
4
Gj.sn. tykkelse ytre kappe
1,0 mm
Nominell ytre diameter
8,4 mm
Vekt (ca.)
9,9 kg/100m

Elektriske egenskaper

Elektriske egenskaper

Maks ledermotstand DC v/ 20 °C
20,2 Ohm/km
Spesifikk isolasjonsmotstand
100 MOhm.km
Nominell induktans v/ installasjon
0,64 mH/km
Normert spenning i 3 fase systemer Uo/U
150 / 250 V
Maks. kapasitans par (leder-leder)
65 nF/km

Bruksegenskaper

Bruksegenskaper

Min. installasjonstemperatur
0 °C
Maks. Kontinuerlig ledertemperatur
70 °C
Standardlengde
500 m
Forpakning
K5
Min. bøyeradius v/gjentatt bøying eller bearbeiding
8 (xD)
Motstandsdyktighet mot UV
Ja

Ressurser

Ressurser

Salgs- og leveringsinformasjon

FQAR will be delivered in lengths of 500 m. The drum is marked with manufacturer, type of cable and length. The ends of the cable are sealed.

Ytelseserklæring

  • Ytelseserklæring nr. : 1000308-SEGR
  • Sertifiseringsdato : 26.01.18
  • Verifikasjon av ytelsesdata og egenskaper : System 3
  • Sertifisert organ : 0402
  • Deklarert ytelse : Dca-s2,d2,a2
