MPRXCX® FLEXISHIP® 1.8/3 (3.6) kV

Produkter

MPRXCX FLEXISHIP 1.8/3kV 1x120

Nexans art.nr. 10233812

  • Forpakning: Kappelengde (m)
  • Antall ledere: 1
  • Ledertverrsnitt: 120 mm²
  • Ytre diameter min.: 23,5 mm
  • Ytre diameter maks.: 26,5 mm
  • Vekt (ca.): 1590 kg/km
  • Tillatt belastning i luft: 339 A



MPRXCX FLEXISHIP 1.8/3kV 1x240

Nexans art.nr. 10234989

  • Forpakning: Kappelengde (m)
  • Antall ledere: 1
  • Ledertverrsnitt: 240 mm²
  • Ytre diameter min.: 31,5 mm
  • Ytre diameter maks.: 35,0 mm
  • Vekt (ca.): 2960 kg/km
  • Tillatt belastning i luft: 522 A



MPRXCX FLEXISHIP 1.8/3kV 1x300

Nexans art.nr. 10251102

  • Forpakning: Kappelengde (m)
  • Antall ledere: 1
  • Ledertverrsnitt: 300 mm²
  • Ytre diameter min.: 32,5 mm
  • Ytre diameter maks.: 36,5 mm
  • Vekt (ca.): 3530 kg/km
  • Tillatt belastning i luft: 601 A



MPRXCX FLEXISHIP 1.8/3KV 3X95

Nexans art.nr. 10205957

  • Forpakning: Kappelengde (m)
  • Antall ledere: 3
  • Ledertverrsnitt: 95 mm²
  • Ytre diameter min.: 44,0 mm
  • Ytre diameter maks.: 48,5 mm
  • Vekt (ca.): 4245 kg/km
  • Tillatt belastning i luft: 205 A



MPRXCX FLEXISHIP 1.8/3KV 3X120

Nexans art.nr. 10171599

  • Forpakning: Kappelengde (m)
  • Antall ledere: 3
  • Ledertverrsnitt: 120 mm²
  • Ytre diameter min.: 47,0 mm
  • Ytre diameter maks.: 52,0 mm
  • Vekt (ca.): 5299 kg/km
  • Tillatt belastning i luft: 237 A



MPRXCX FLEXISHIP 1.8/3kV 3x150

Nexans art.nr. 10204642

  • Forpakning: Kappelengde (m)
  • Antall ledere: 3
  • Ledertverrsnitt: 150 mm²
  • Ytre diameter min.: 51,0 mm
  • Ytre diameter maks.: 56,5 mm
  • Vekt (ca.): 6369 kg/km
  • Tillatt belastning i luft: 273 A



Beskrivelse

Beskrivelse

Standarder

  • Product
    IEC 60228
  • Installation
    IEC 60092-350; IEC 60092-353; IEC 60092-360
  • Test
    IEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034

Application

MPRXCX® FLEXISHIP®   1.8/3 kV armoured power cables are used for equipment in medium voltage areas where enhanced mechanical protection and electrical screening (EMC) is required. These products are recommended for installations and connections in narrow spaces where an optimal bending radius is required. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.

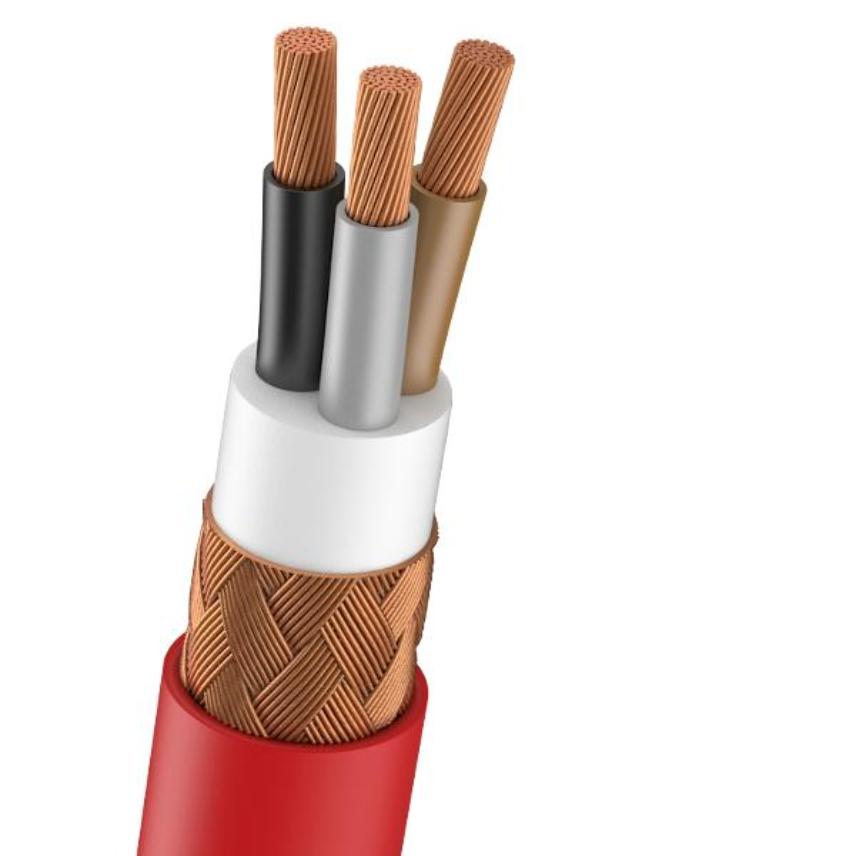

Design

  1. Conductor
    Flexible bare copper, class 5

  2. Insulation
    XLPE (cross-linked polyethylene)

  3. Inner covering
    Lapped or extruded

  4. Armouring
    Bare copper braid

  5. Outer sheath
    Polyolefin SHF1 (SHF2 on request)
    Colour: red

Marking

I NEXANS I MPRXCX  FLEXISHIP  1.8/3 kV "n" x "s" mm2  90°C IEC 60092-353
IEC 60332-3-22 Cat.A  "ww/yy" + metric marking



Core Identification

by colour: black-brown-grey



Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Halogenfri
IEC 60754-1
Kappefarge
Rød

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
1.8 / 3 (3.6) kV

Bruksegenskaper

Bruksegenskaper

Flammehemmende
IEC 60332-1
Brannbegrensende
IEC 60332-3, kategori A
Røyktetthet
IEC 61034
Korrosive gasser
IEC 60754-2
Driftstemperatur område
-30 ... 80 °C
Elektromagnetisk interferens motstand
Ja
