G24-50 OM3 QXXI SLIM AQUA

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    EN 13501-6; EN 60754-2; EN 61034; IEC 60793; IEC 60794; ITU-T G. 657

Kabelen er langsgående vanntett og kan benyttes både innendørs og utendørs i rør. Leveres i versjoner fra 12 til 96 fibre. Fiberrørene har 1,6 mm diameter og inneholder 6 til 12 fiber som ligger rundt et FRP senterelement. Fiber og rør har norsk fargekode. Kabelen er vanntett ved bruk av svellegarn. Kappen er laget av halogenfritt og flammehemmende materiale. QXXI SLIM tilfredstiller CPR brannklasse Dca -s2d2a2. Kabelen avgir ikke korrosive gasser og avgir lite røyk under brann.

OM variantene leveres med 6 fibre per rør. SM variantene leveres med 12 fibre per rør.





Kvalitet- og miljøsertifiseringer:

Sertifisert i henhold til ISO 9001, IRIS, ISO/TS 16949 og ISO 14001.

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Konstruksjons type
Loose tube, SZ
Type sekundærbeskyttelse
Loose tube
Fibertype
OM3 50/125
Ytre kappe
HFFR (polyolefin)
Kappefarge
Aqua
Materiale brukt for langsgående vanntetthet
Svellegarn
Halogenfri
Ja
Metallfri
Ja
Bærewire
FRP
Length water tightness Tube
Jelly
Number of tube layer 1
6
Number of tube layer 2
0

Dimensjonsegenskaper

Dimensjonsegenskaper

Rørdiameter
1,6 mm
Nominell ytre diameter
7,3 mm
Antall fiber område
12 ... 48
Antall optiske fibre
24
Gj.sn. tykkelse ytre kappe
1,2 mm
Vekt (ca.)
55 kg/km
Antall optiske fibere pr rør
6
Central strength member size
1,7 mm
Diameter over kabelkjerne
5,0 mm

Mekaniske egenskaper

Mekaniske egenskaper

Maks. tillatt strekk v/ utlegging
0,6 kN
Maks. permanent strekk
0,25 kN
Crush resistance
- kN
Impact resistance
- J

Bruksegenskaper

Bruksegenskaper

Installasjonsmetode
Innen- og utendørs
Driftstemperatur område
-40 ... 70 °C
Temperaturområde under installasjon
-15 ... 50 °C
Lagringstemperatur område
-40 ... 70 °C

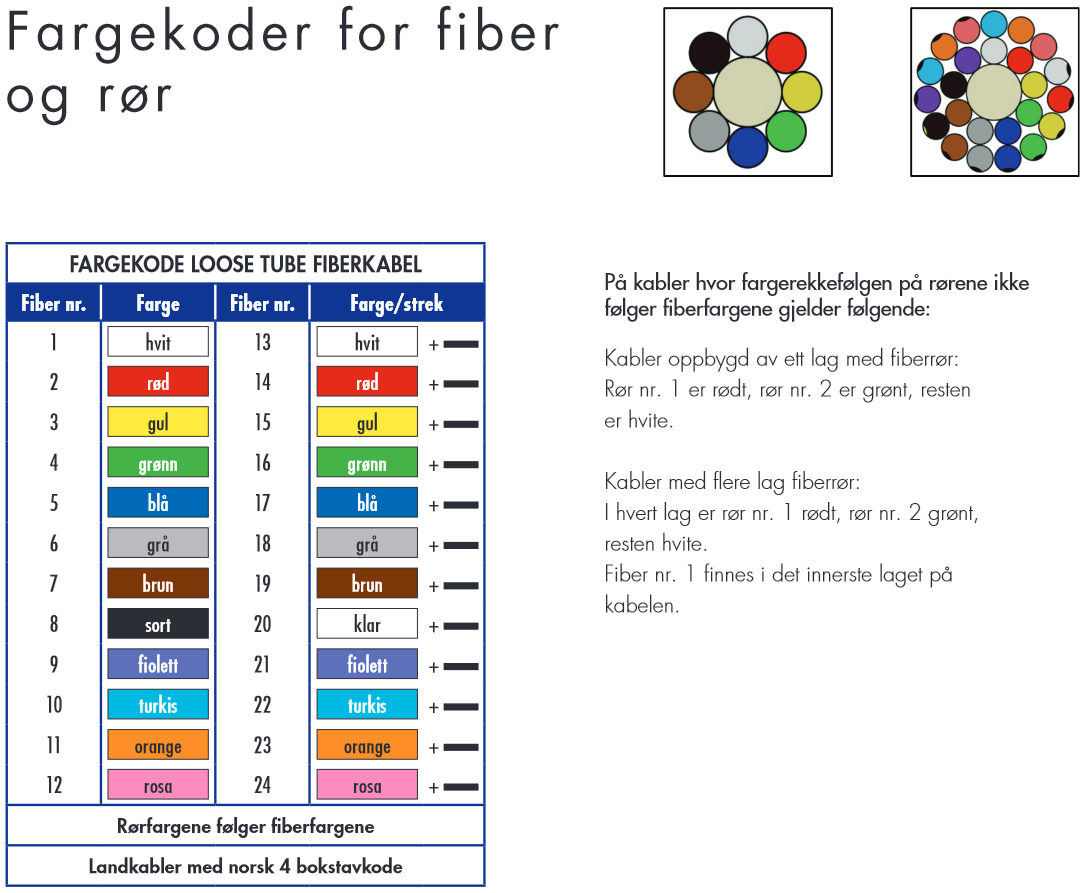

Colour code
-
Min. bøyeradius ferdig installert
10 (xD)
Min. dynamisk bøyeforhold
15 (xD)

Ressurser

Ressurser

Salgs- og leveringsinformasjon

Ytterkappen er merket med kabeltype, produsent, identifikasjonsnummer og metermerking.
Kabelen leveres på resirkulerbar tretrommel. Trommelen er merket med kabeltype, lengde, rulleretning, installsjonsinformasjon. Kabelen er forseglet.

Ytelseserklæring

  • Ytelseserklæring nr. : 1000810-SEGR
  • Sertifiseringsdato : 18.10.2021
  • Verifikasjon av ytelsesdata og egenskaper : System 3
  • Sertifisert organ : 366
  • Deklarert ytelse : Dca-s2,d2,a2
