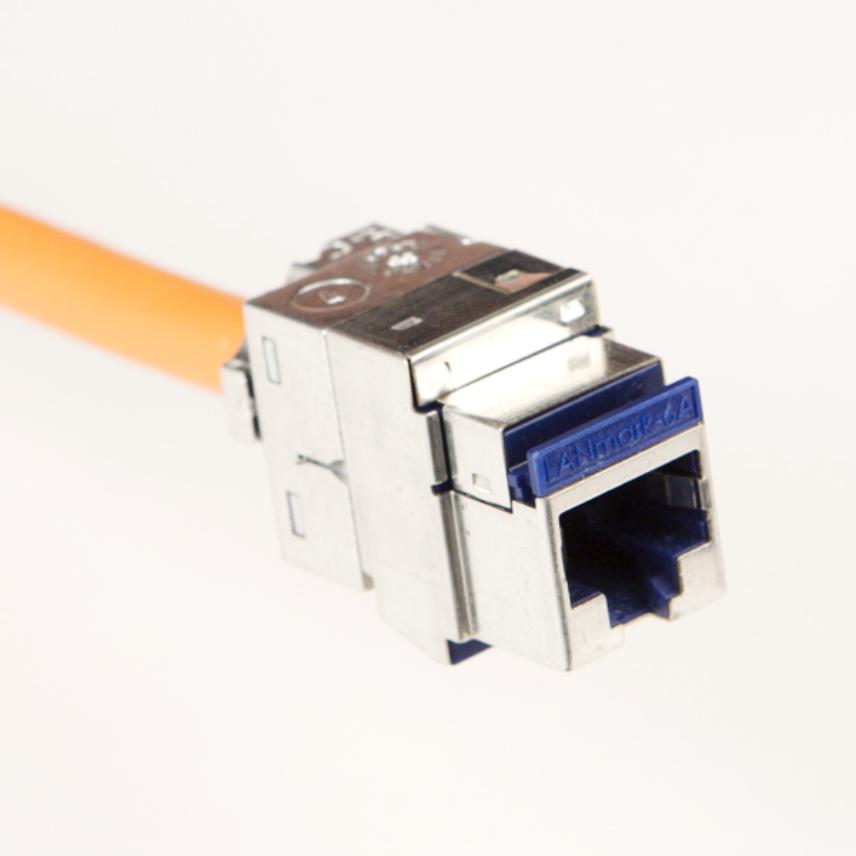

LANmark-6A Snap-In Konnektorer

Produkter

LANmark6A Skj. Snapin entr

Nexans art.nr. N420.66A - El.nr. 6916954



LANmark6A Skj. Snapin entr 100 stk

Nexans art.nr. N420.66ABULK100 - El.nr. 6916952



LANmark6A Skj. Snapin entr Eco-24 stk

Nexans art.nr. N420.66AECO24 - El.nr. 6916937

  • Forpakning: Boks (24Enhet)



LANmark6A Skj. Snapin flert

Nexans art.nr. N420.67A - El.nr. 6916955

  • Forpakning: Bag (24Enhet)



Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    EN 50173-1; IEC 60603-7-51; IEEE 802.3af (PoE); IEEE 802.3bt (PoE++); IEEE 802.3at (PoE+); ISO/IEC 11801:2002/Amd 1:2008/Cor 1:2008; ISO/IEC 24764; ISO/IEC 11801:2002/Amd 2:2010/Cor 1:2010

Applikasjon

LANmark-6A Evo Snap-In-kontakter er produsert og testet til de nyeste kategori 6A-spesifikasjonene som er definert i den internasjonale og amerikanske kablingsstandarden, og er designet for å møte eller overgå de strenge kvalitetskravene og ytelseskriteriene som trengs for å støtte alle applikasjoner opptil 500 MHz, inkludert 10 Gigabit Ethernet.

Et helt lukket metall bakdeksel som gir 360 graders skjerming, gir utmerket koblingsdemping og sikrer immunitet mot Alien Crosstalk og andre eksterne forstyrrelser.
Kanaler bygget med LANmark-6A-kabler og -kontakter trenger ikke på-stedet testing for Alien Crosstalk, da denne parameteren er oppfylt gjennom design. Dette reduserer installasjonskostnaden for 10G nettverkskabel betydelig.


  • 10 BASE-T Ethernet
  • 100 BASE-T Fast Ethernet
  • 1000 BASE-T Gigabit Ethernet
  • 10G BASE-T Gigabit Ethernet IEEE 802.3
  • 155 Mbit ATM
  • 1,2 Gbit ATM
  • POE Plus (inkludert IEC 60512-9-3 og IEC 60512-99-001)
  • Fremtidig Cat 6A og Class EA applikasjoner


Design

LANmark-6A Evo Snap-In-kontakter er designet for å matche LANmark-6A-kabel og patchesnorer og utfylle alle LANmark-modulære komponenter, for eksempel:


  • Snap-In-patchpaneler (fast, glidende og vinklet) og sonefordelingsbokser
  • Snap-In-utgangsmoduler (UK, US, europeisk og tysk stil)


Ytelse


LANmark-6A Evo-kontaktene oppfyller eller overgår kravene til tilkobling av kategori 6A som beskrevet i ISO / IEC 11801, IEC 60603-7-51 og EIA / TIA 568-C.2.
I forbindelse med LANmark-6A-kabel støtter de alle 2, 3 og 4-kontaktmodeller som angitt i disse standardene, samt meget korte koblinger og kanalkonfigurasjoner som i økende grad kreves i datasentermiljøer.
Installasjon

Ledningsarrangøren garanterer rask og enkel avslutning av LANmark-6A Evo Snap-In-kontakten uten at det er behov for et verktøy. Et valgfritt komfortverktøy (N420.567) kan brukes til å øke enkel installasjon.
En flertrådet versjon er tilgjengelig for CP til TO-koblinger.



Garantier

LANmark-6A Evo Snap-In-ytelsen er garantert å oppfylle eller overgå kravene til ovennevnte standarder.

Sporingskoder på både kontakt og emballasje sikrer kvalitetsgodkjenning.

Installasjoner med LANmark-6A-kabel og tilkobling er kvalifisert for en 25 års full systemgaranti, som inkluderer deler, installasjon, kanalytelse og applikasjonsstøtte, som beskrevet i Nexans Certified System Warranty.

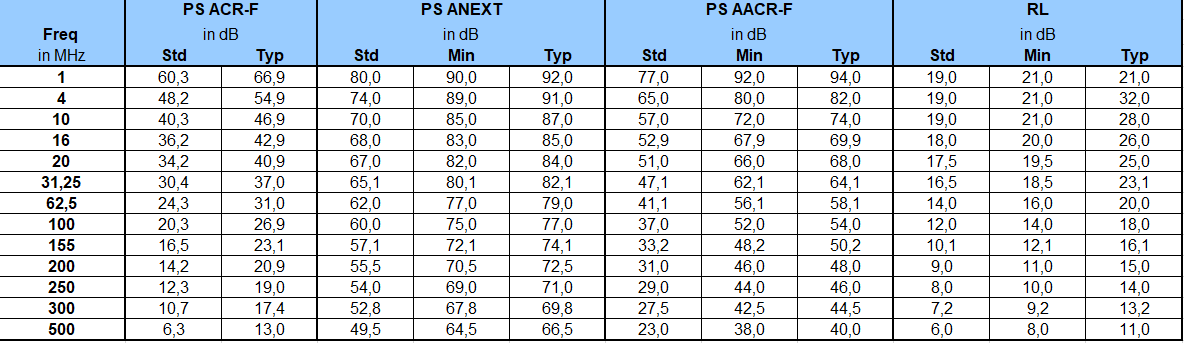

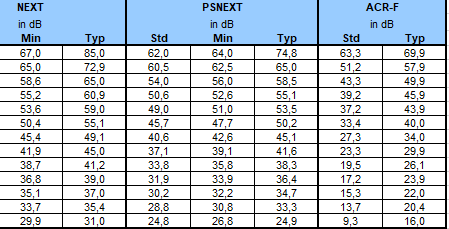

Electrical Performance LANmark-6A 4 Connector Channel

All values are based on Worst Case 4 Connector Channel configurations according to ISO11801.
Minimum and maximum values represent guaranteed Channel performance.
Standard values based on ISO11801 Class EA
